Vierspezies-Rechenmaschinen

Die erste echte Vierspeziesmaschine (eine Maschine, die für Addition, Subtraktion, Multiplikation und Division einsetzbar ist) geht auf Gottfried Wilhelm Leibniz (1646 - 1716) zurück. Sie arbeitete mit verstellbaren Staffelwalzen (Schaltwerksprinzipien). Jede dieser Walzen wirkt auf ein Zahnrad des Resultatwerks, und sie dreht es je nach Einstellung bei jeder Umdrehung um um null bis neun Positionen weiter. Weil darüber hinaus Eingabeeinheit und Resultatwerk gegeneinander verschiebbar sind, kann man mit mehrstelligen Zahlen multiplizieren, indem man Einer, Zehner Hunderter usw. getrennt "eindreht". Die Maschine von Leibniz erreichte nur das Prototypstadium, auch einige weitere Entwürfe (Hahn, Müller, Leupold, Polenius) blieben Einzelexemplare. Erst das um 1820 konstruierte Arithmomètre von Charles Xavier Thomas aus Colmar wurde ab 1850 zum kommerziellen Langzeiterfolg. Als Thomas 1870 starb, wurde die Produktion von seinem Fabrikanten Leon Payen bis 1907 weitergeführt. Noch vor der Jahrhundertwende hatten allerdings deutsche Fabrikanten begonnen, die Thomas-Maschine, deren Patente mittlerweile ausgelaufen waren, zu kopieren und weiterzuentwickeln. Thomas-Jubiläum  ►Überblick 1900  ►Überblick 1935

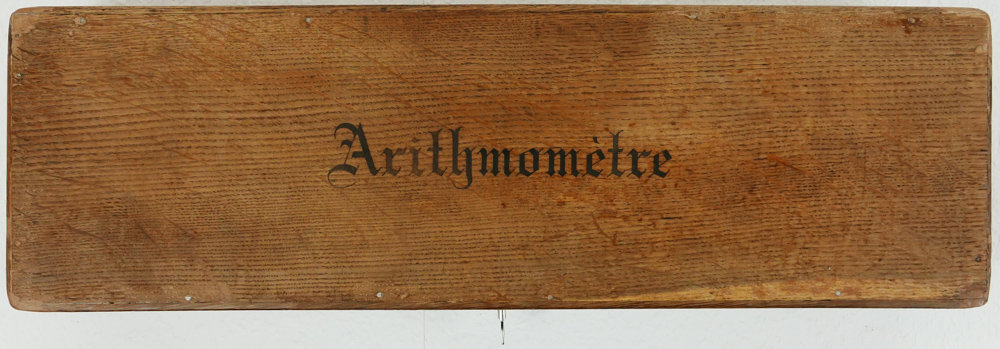

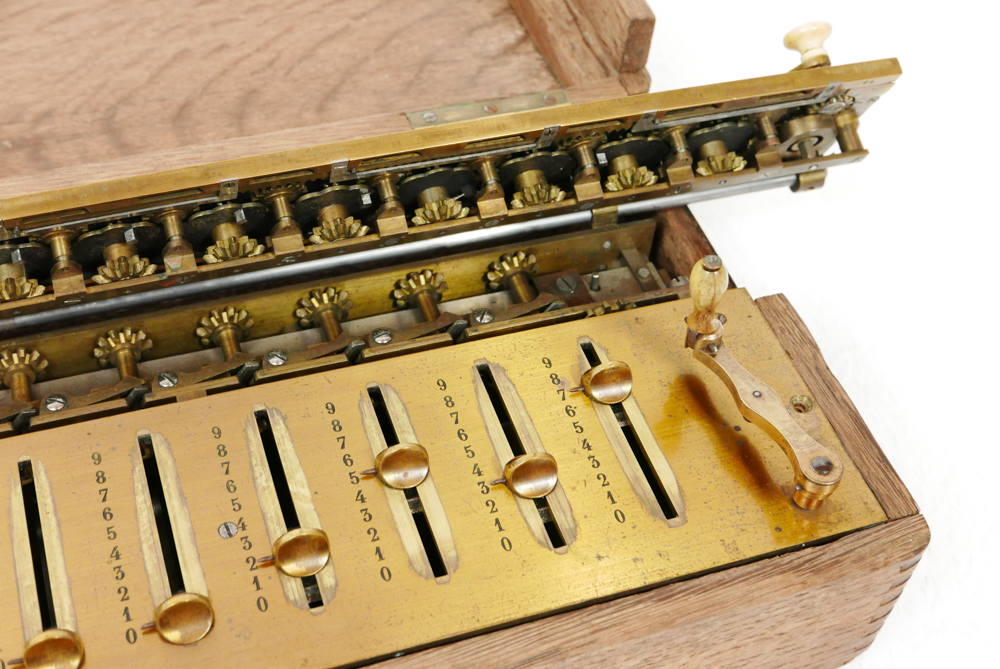

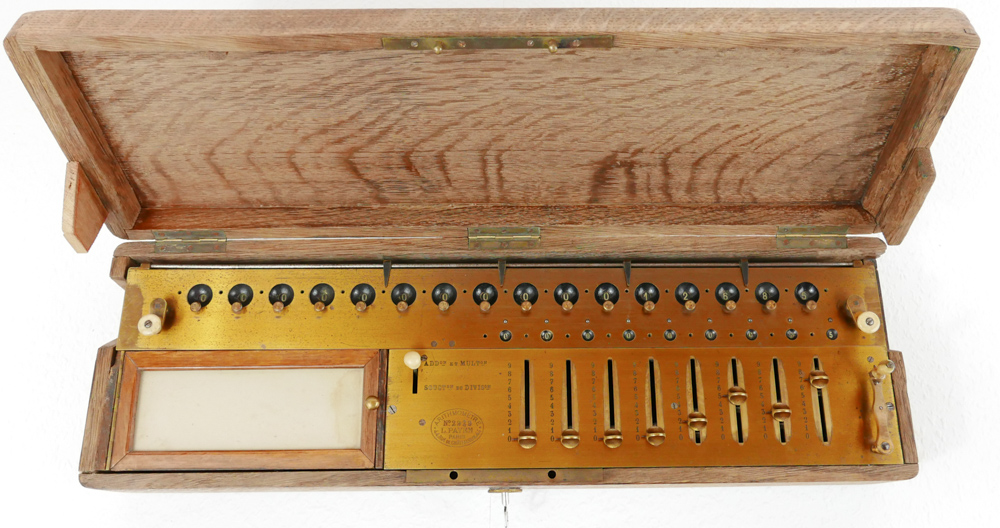

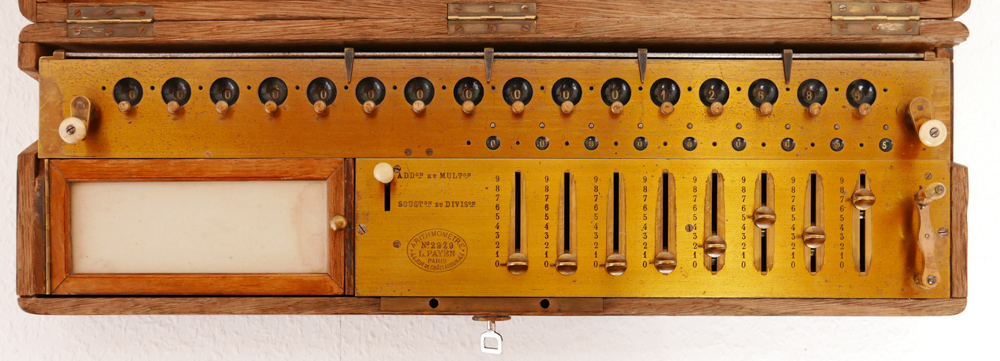

Arithmomètre P2B
Leon Payen, Paris
nach Thomas de Colmar
1895
Preis 1868 Fr 400
SN 2929
(Start 1863 mit SN 500)
Animation (S. Weiss)


Vierspezies (A, S, M, D)
8x9x16 Stellen (Einstellwerk, Umdrehungszählwerk, Resultatwerk)
Schiebereinstellung, 2 Löschkurbeln Kurbelantrieb
Vergleich mit jüngerem Typ   Besprechung von 1849
Funktion

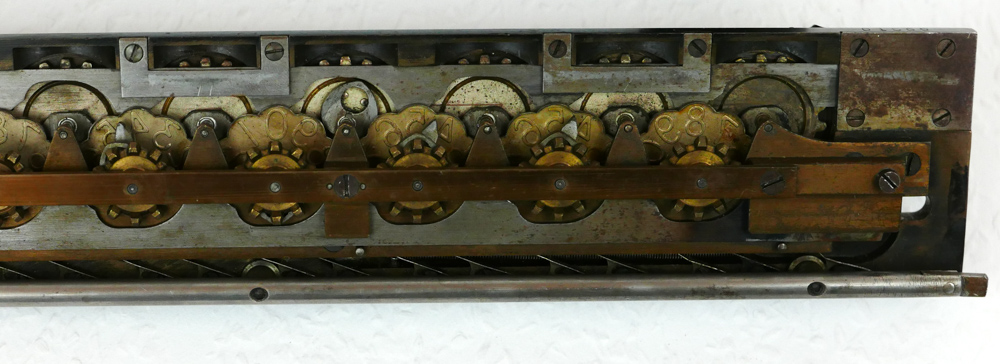

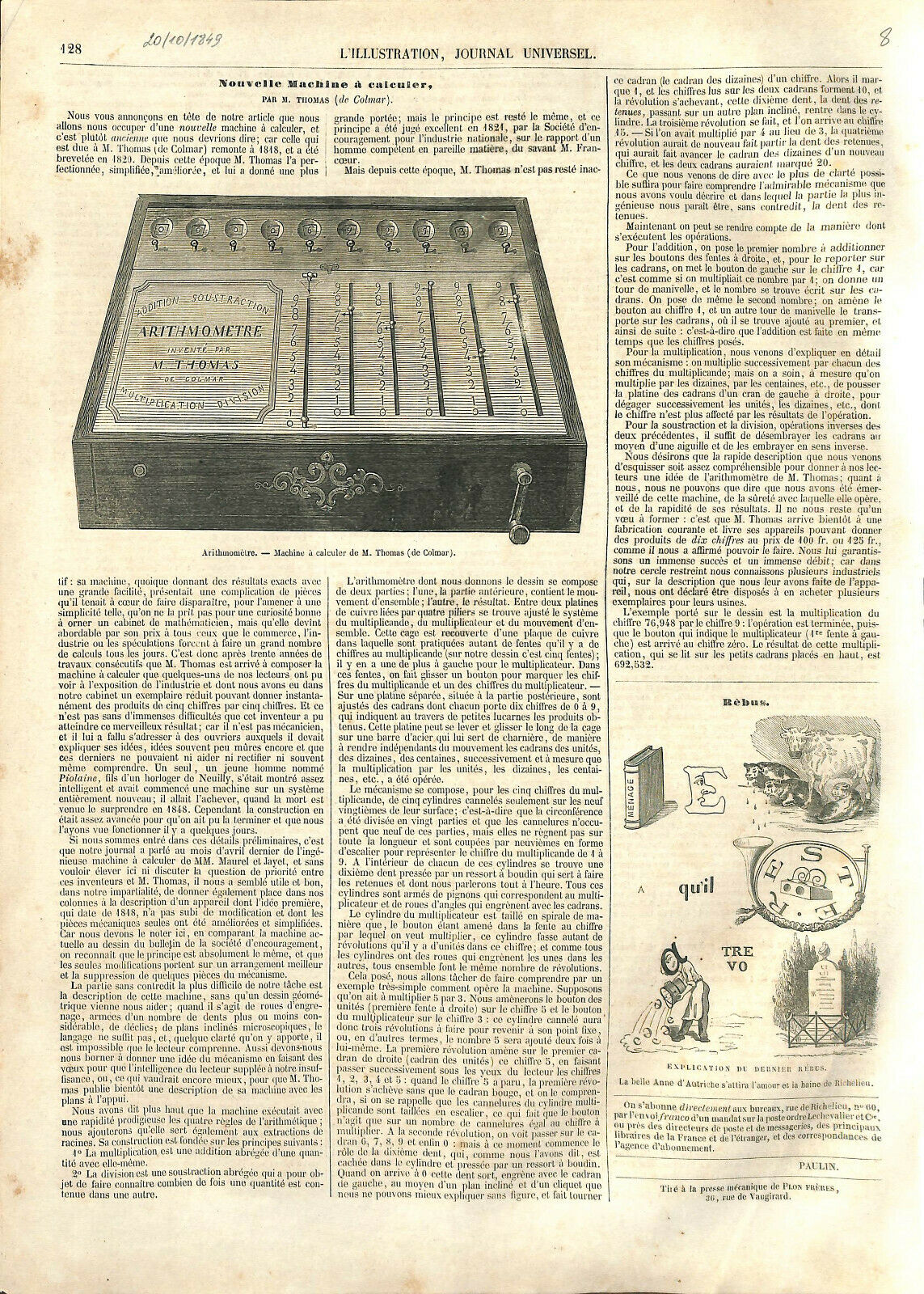

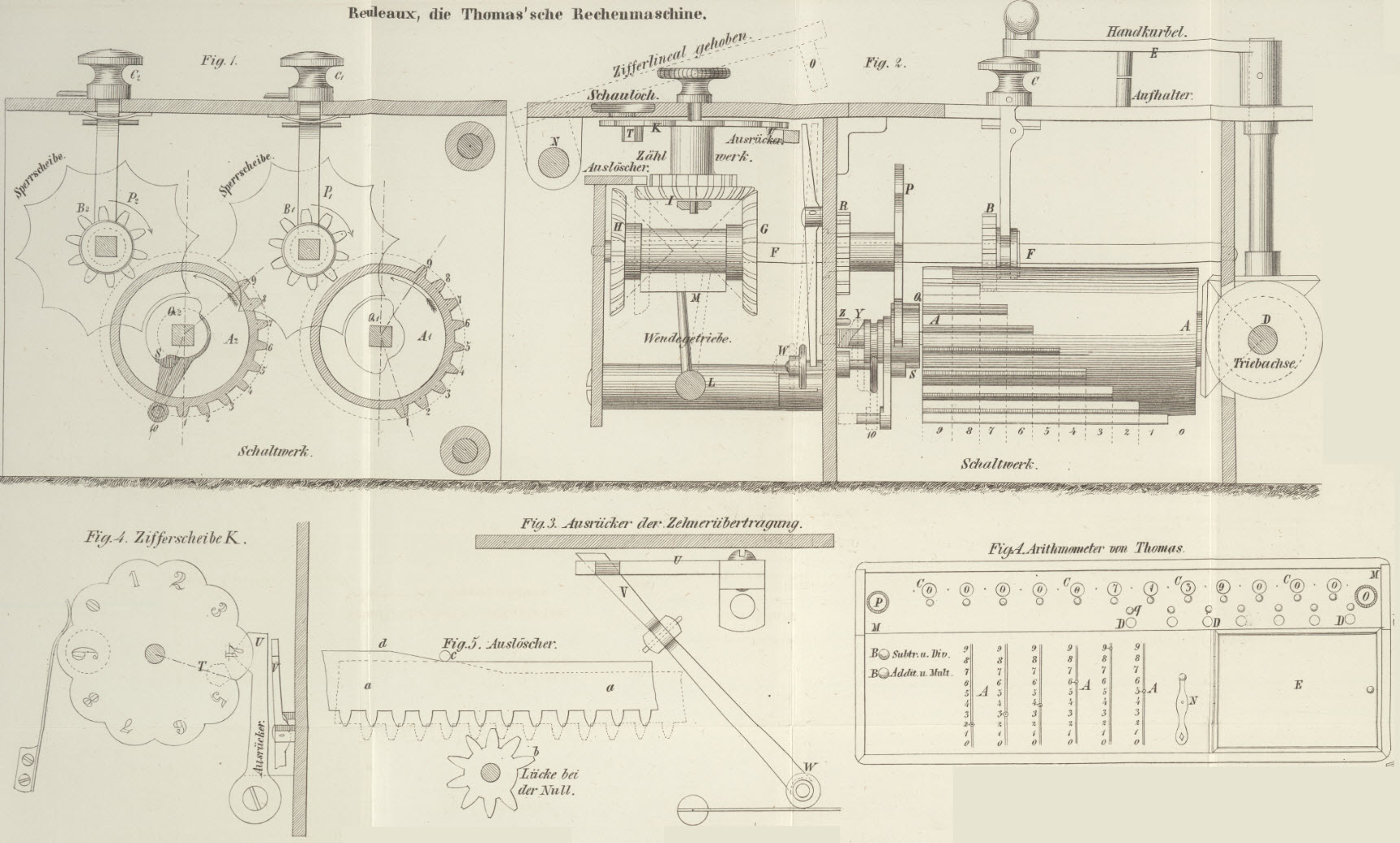

Beschreibung von 1862
arithmometre.org

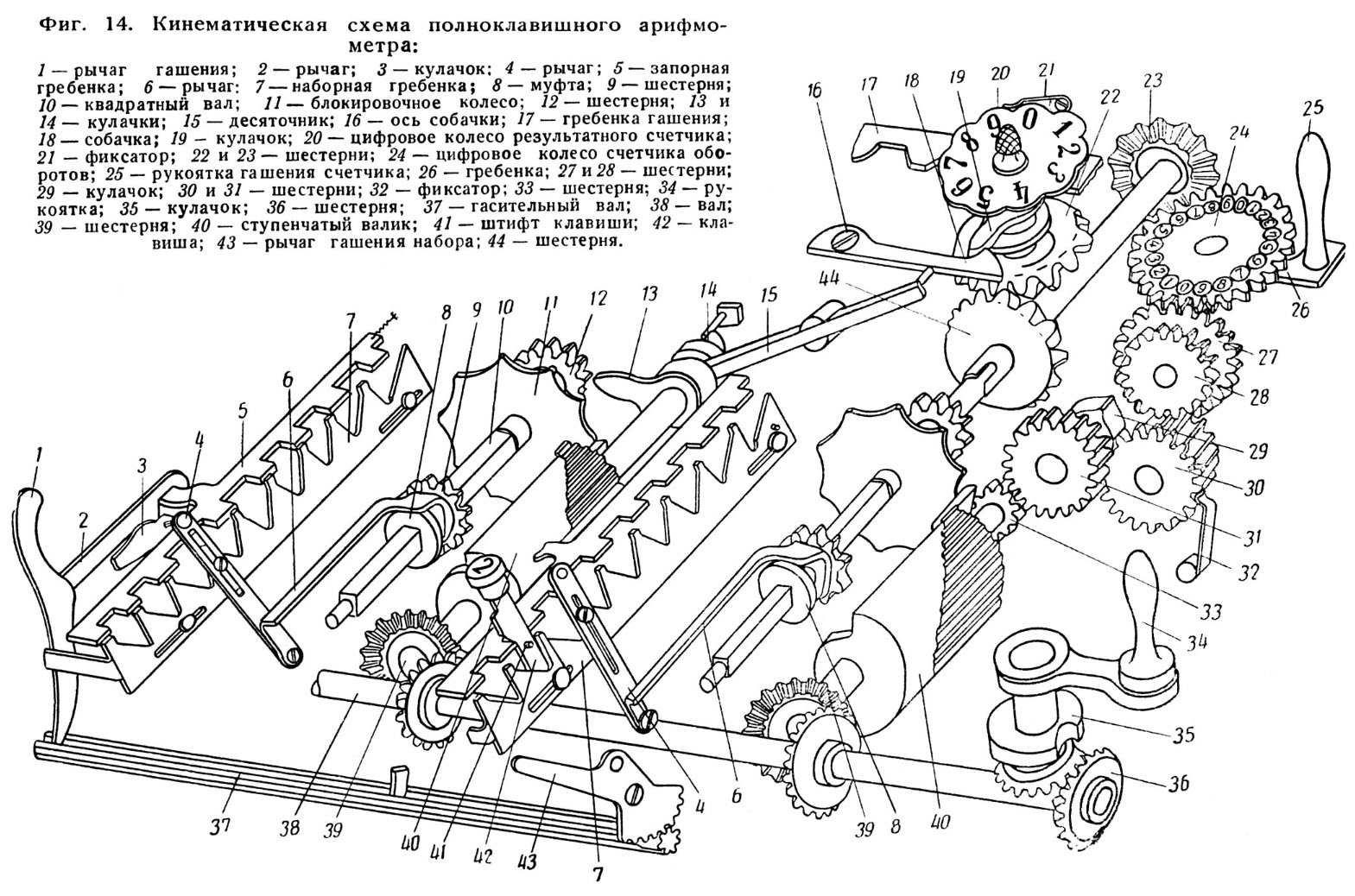

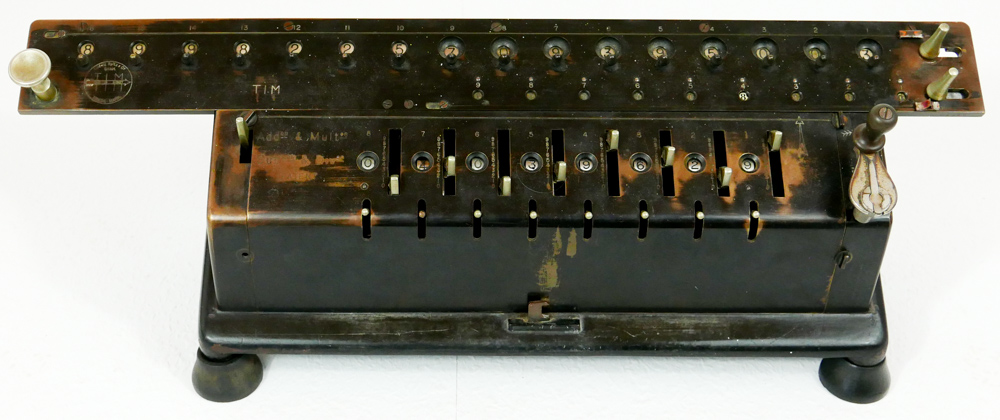

TIM III
Time is Money
Ludwig Spitz, Berlin,
ab 1909
SN 11553


Vierspezies (A, S, M, D)
8x9x16 Stellen (Einstellwerk, Umdrehungszählwerk, Resultatwerk)
Schiebereinstellung, 2 Löschschieber, Kurbelantrieb

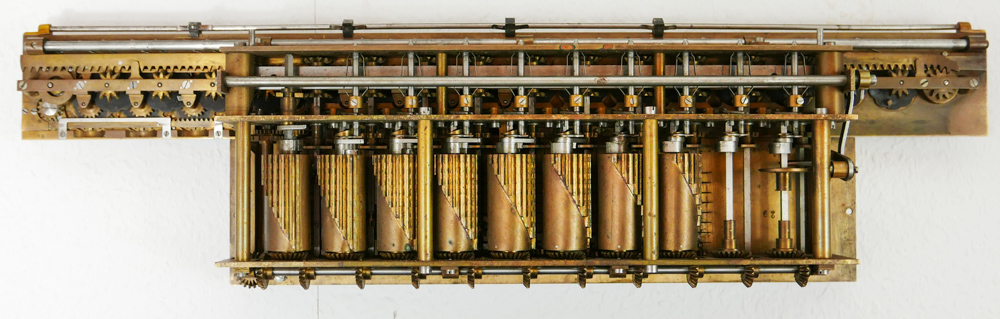

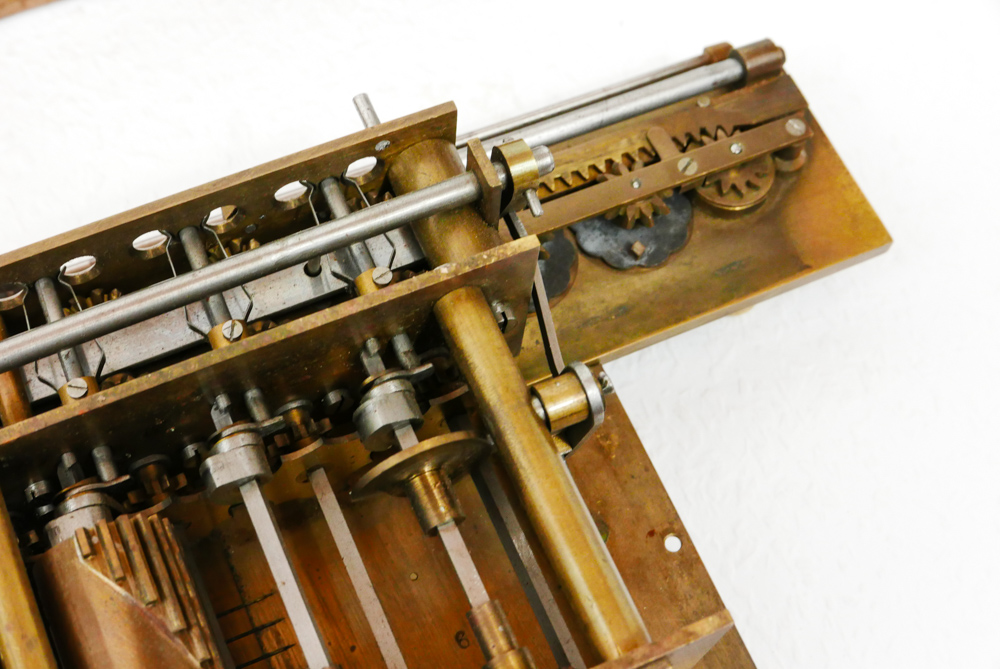

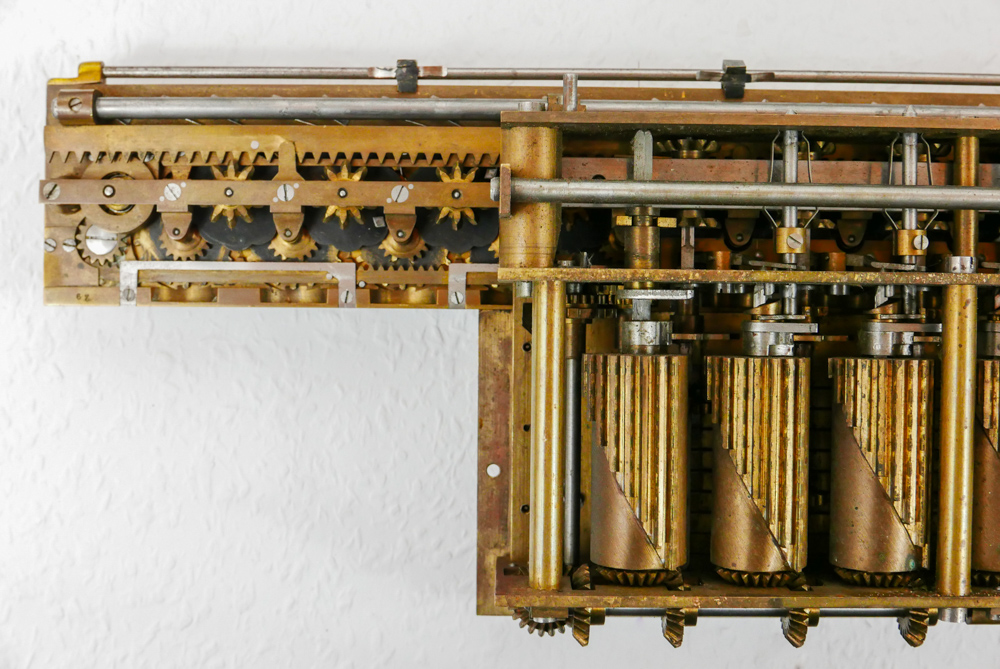

Innenansicht eines Staffelwalzenrechners

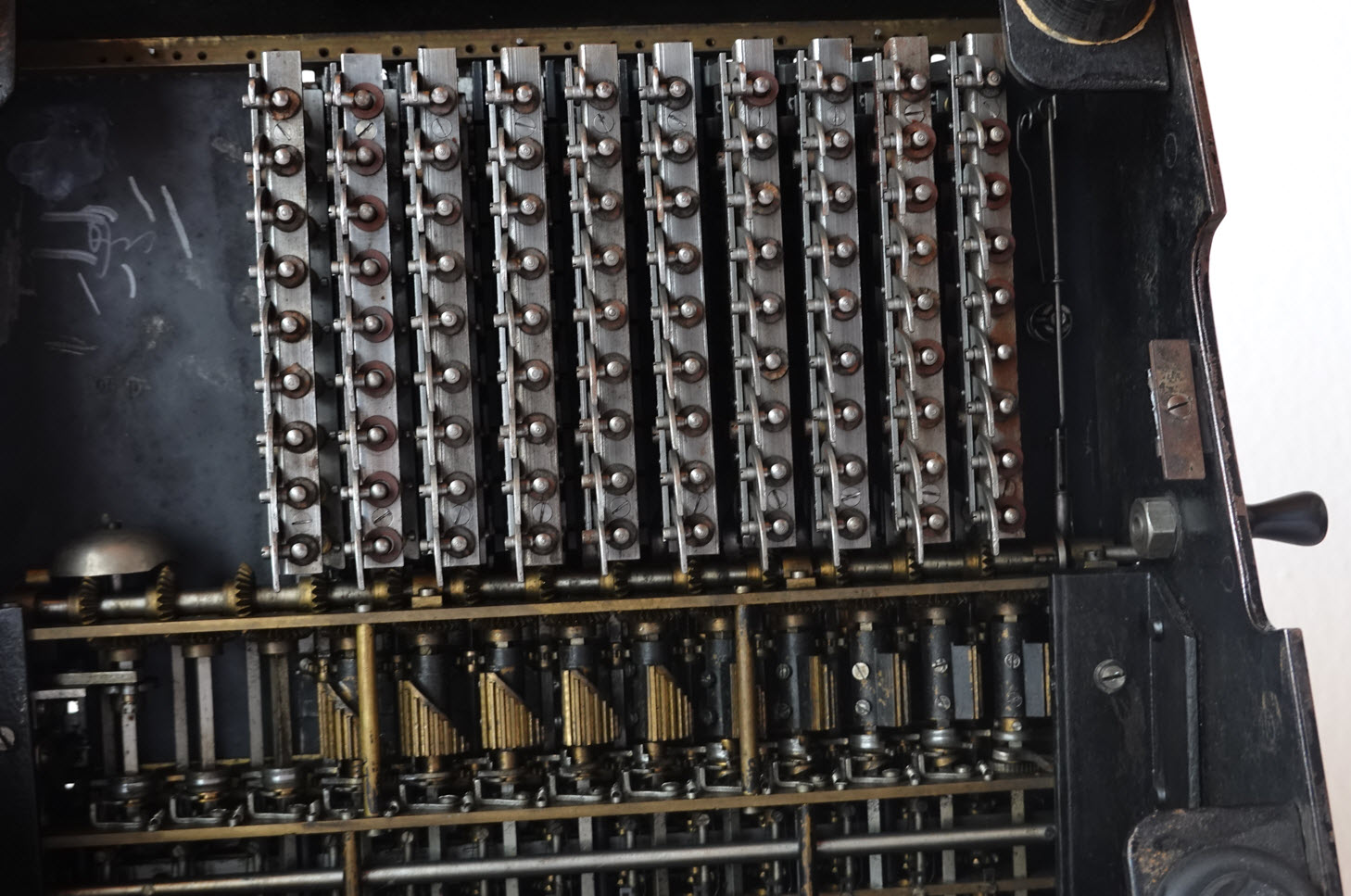

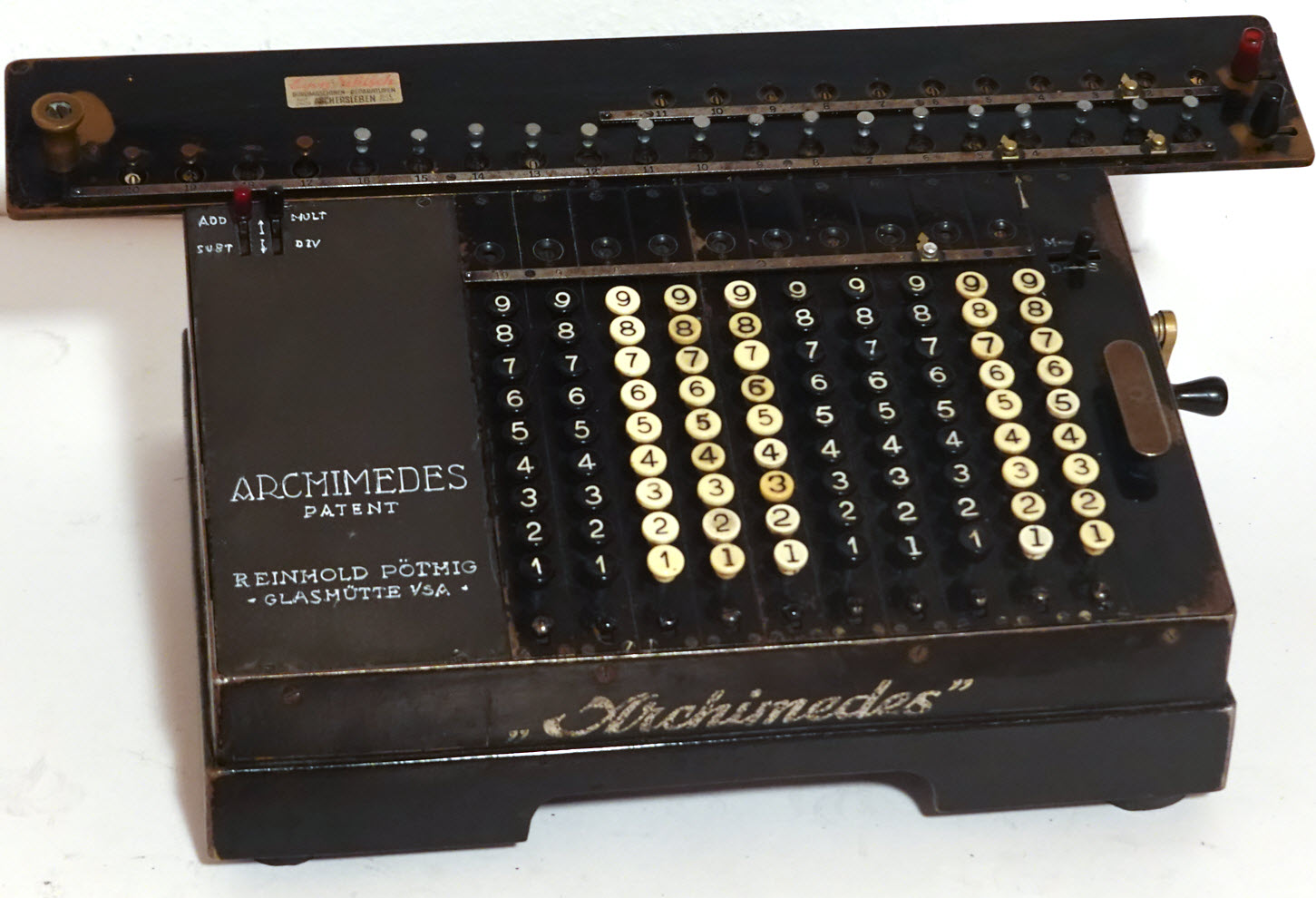

Archimedes D 20
Reinhold Pöthig, Glashütte
ab 1915
SN 4241
Preis 1938: 1630 RM
Demo
Vierspezies
10x11x20 Stellen
Volltastatur, 2 Löschschieber
Kurbelantrieb

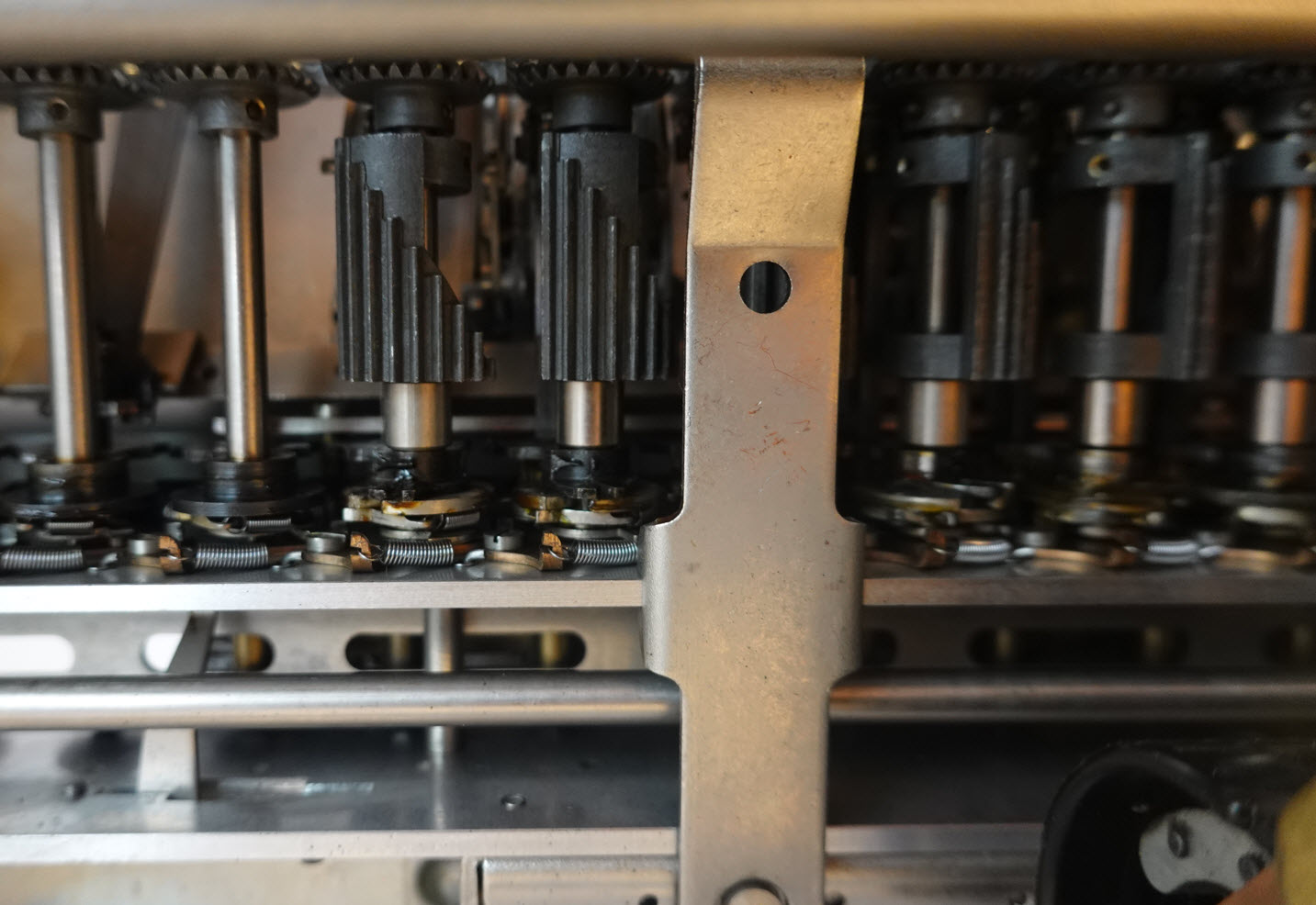

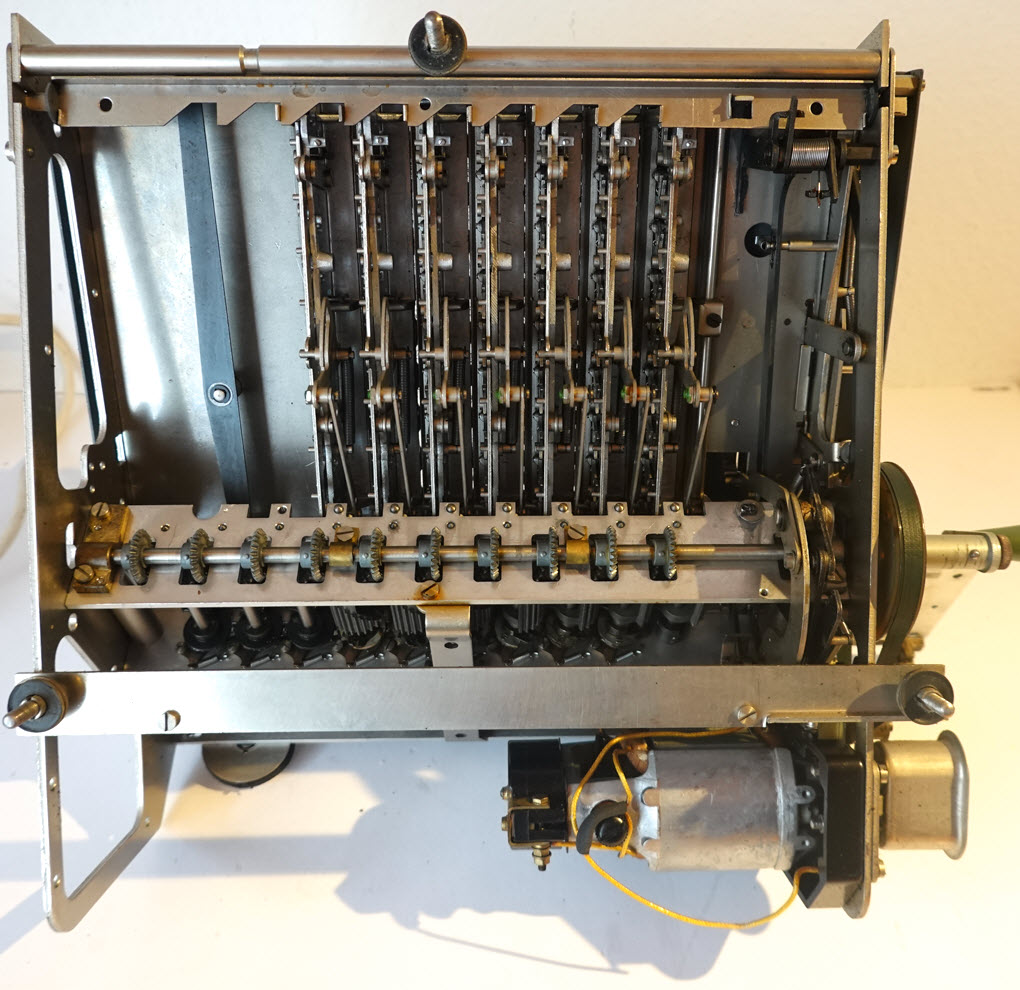

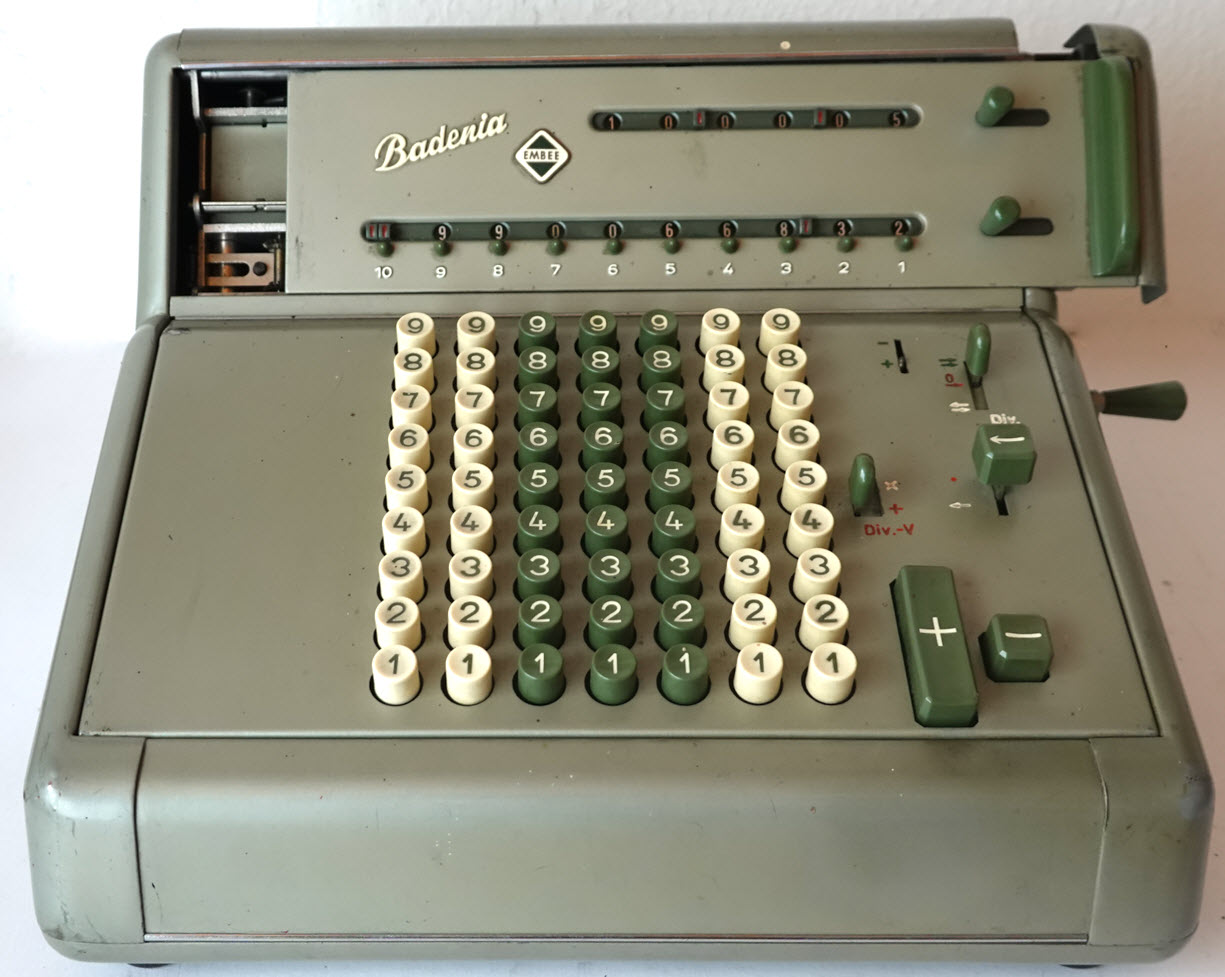

Badenia TEH 10
Mathias Bäuerle
St. Georgen
1953
SN 43556
Vierspezies
Stopdivision halbautomatisch 7x6x10 Stellen
Volltastatur, 2 Löschschieber
Motor- oder Handbetrieb
Rechenbeispiel

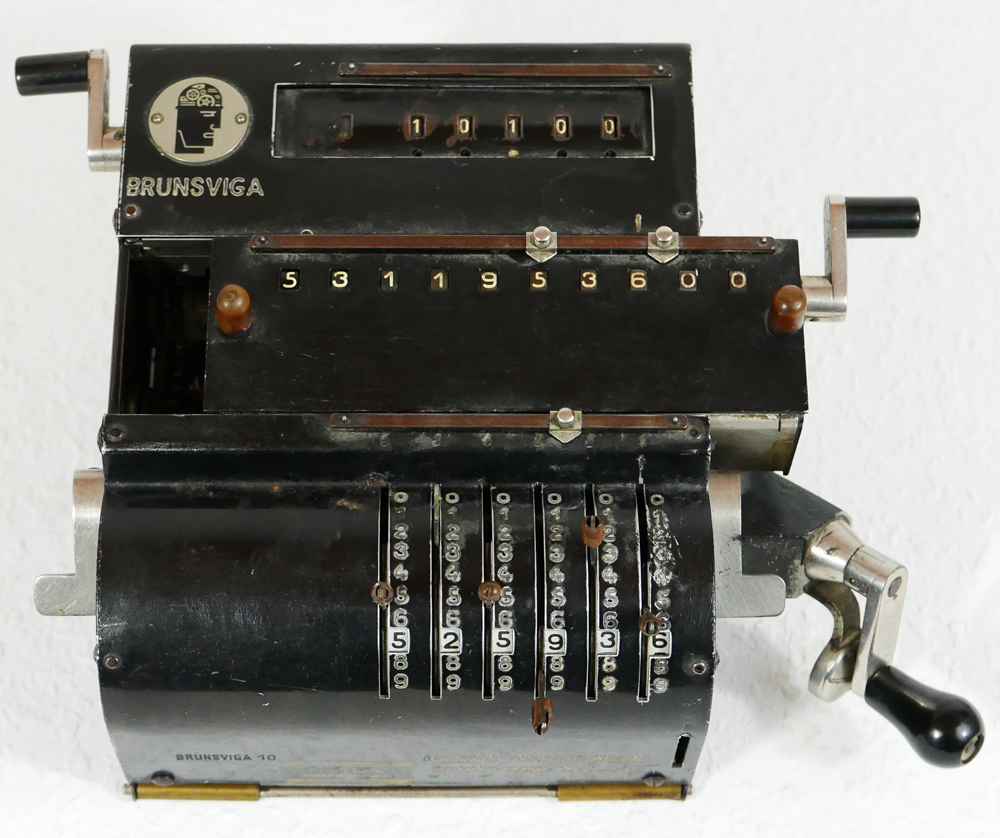

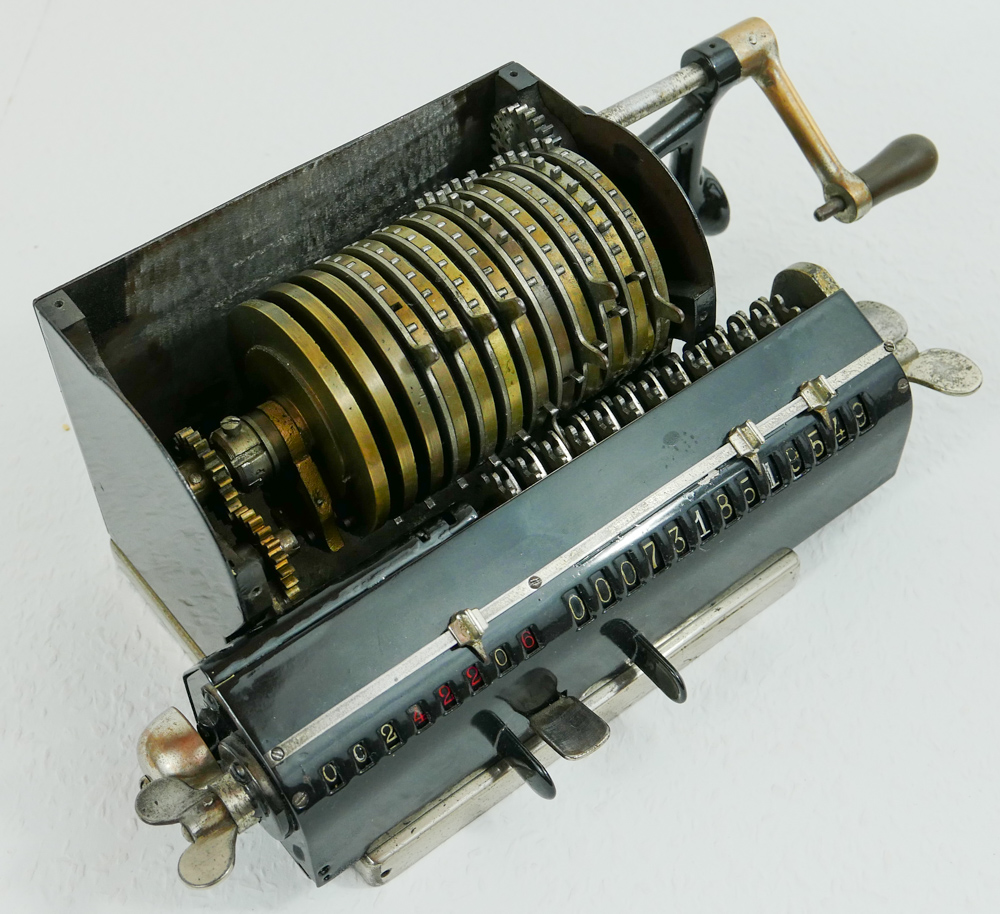

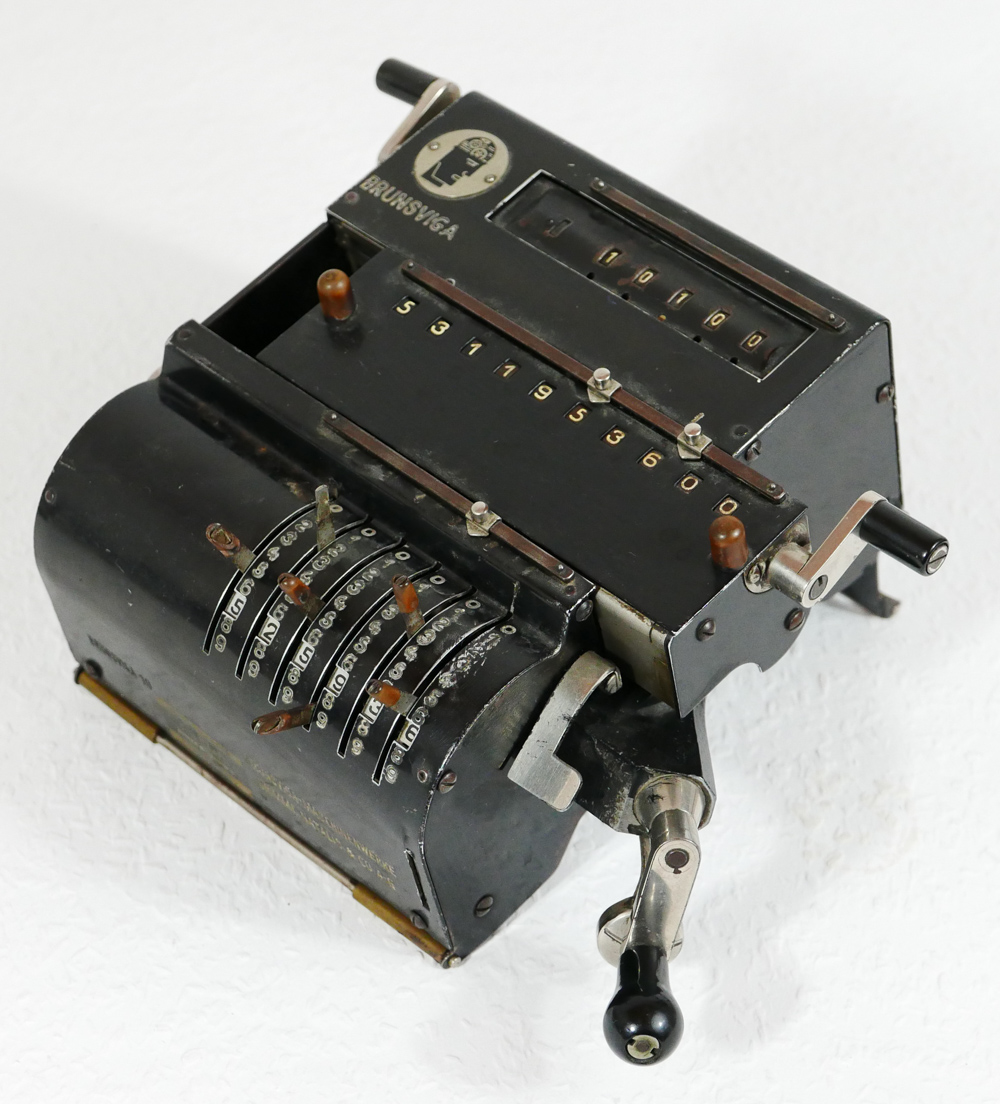

Brunsviga 10
Grimme, Natalis & Co AG
Braunschweig,
ab 1932, diese 1934
SN 141715
Preis 1938: 275 RM
Vierspezies
5er-Staffelwalzen
6x5x10 Stellen
Eingabe über Schieber,
Löschkurbeln für Umdrehungs- und Resultatwerk
Nullsteller (bei dieser Maschine nicht mehr vorhanden)
Kurbelantrieb

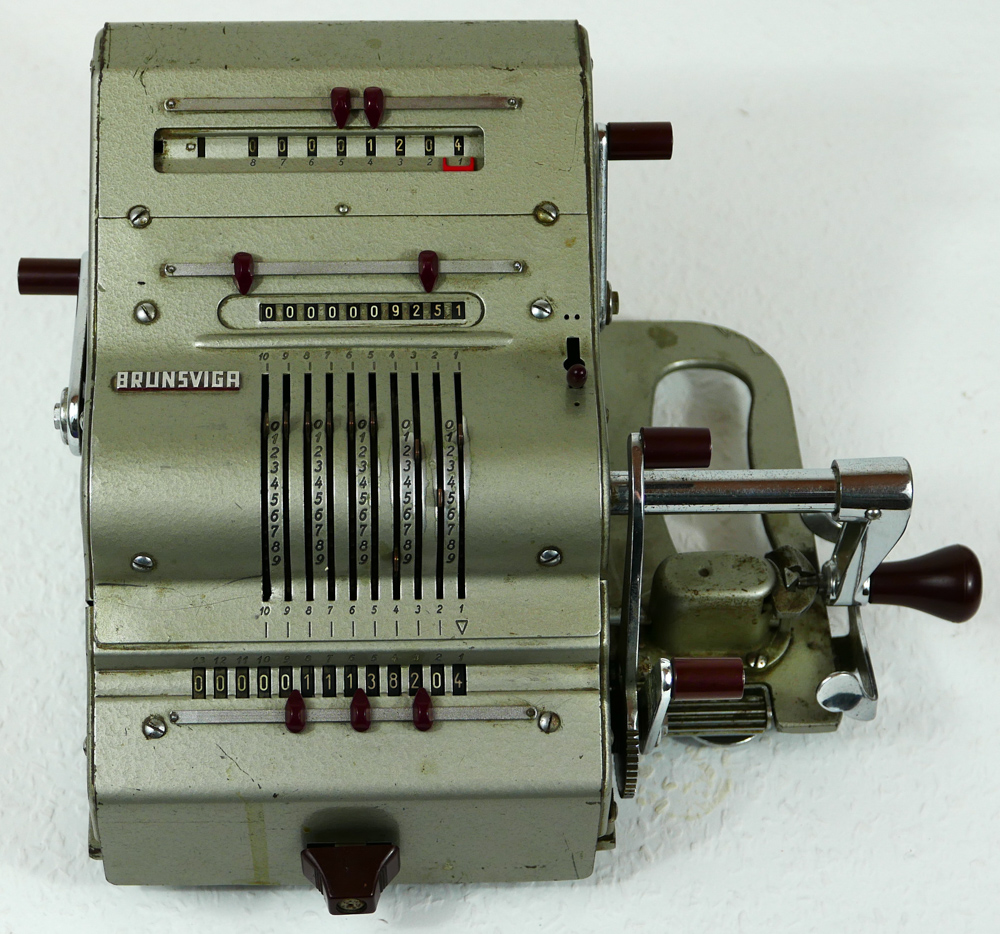

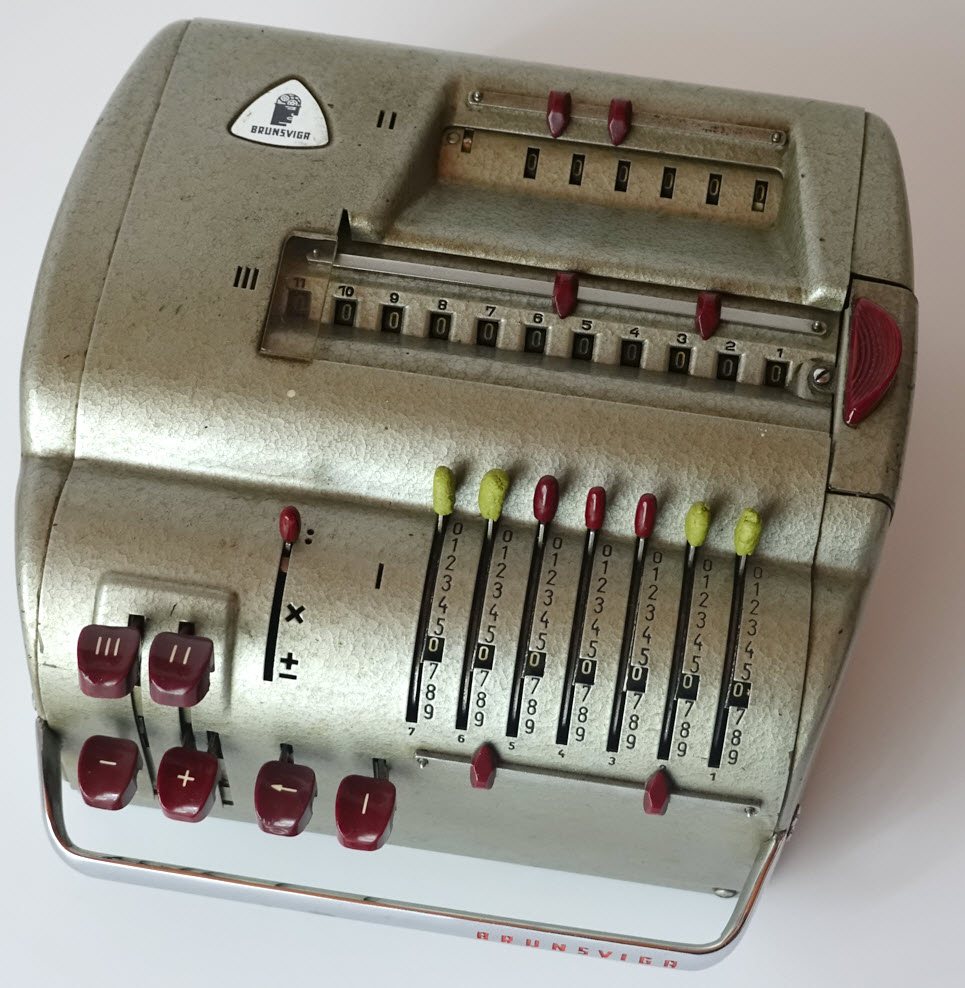

Brunsviga 11 E
Brunsviga AG
Braunschweig
1952-1958
SN 11-25773
Anleitung
Demo
Vierspezies
5er-Staffelwalzen
7x6x11 Stellen
Eingabe über Schieber
Taste für Wagenverschiebung
Löschtasten für Eingabe, Umdrehungs- und Resultatwerk
Rechnerlexikon

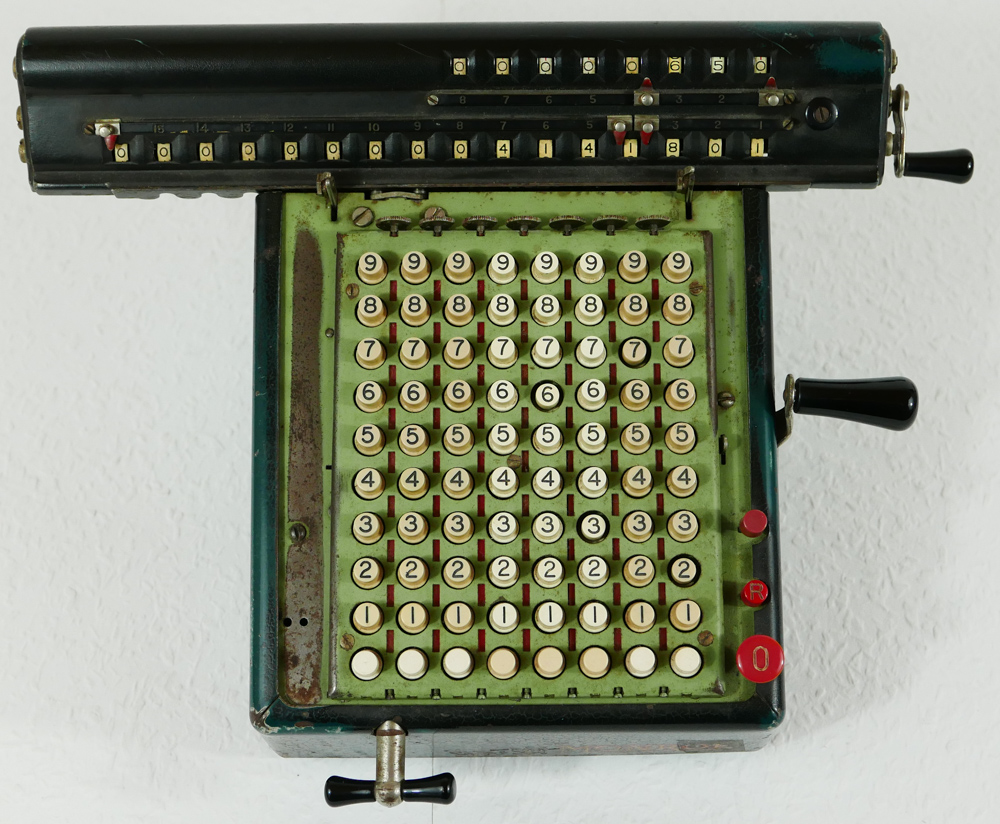

Monroe LN 160
Monroe
Orange, New York
USA
ca. 1930
Vierspezies
5er-Staffelwalze
8x8x16 Stellen
Volltastatur
Kurbelantrieb
Mechanismus

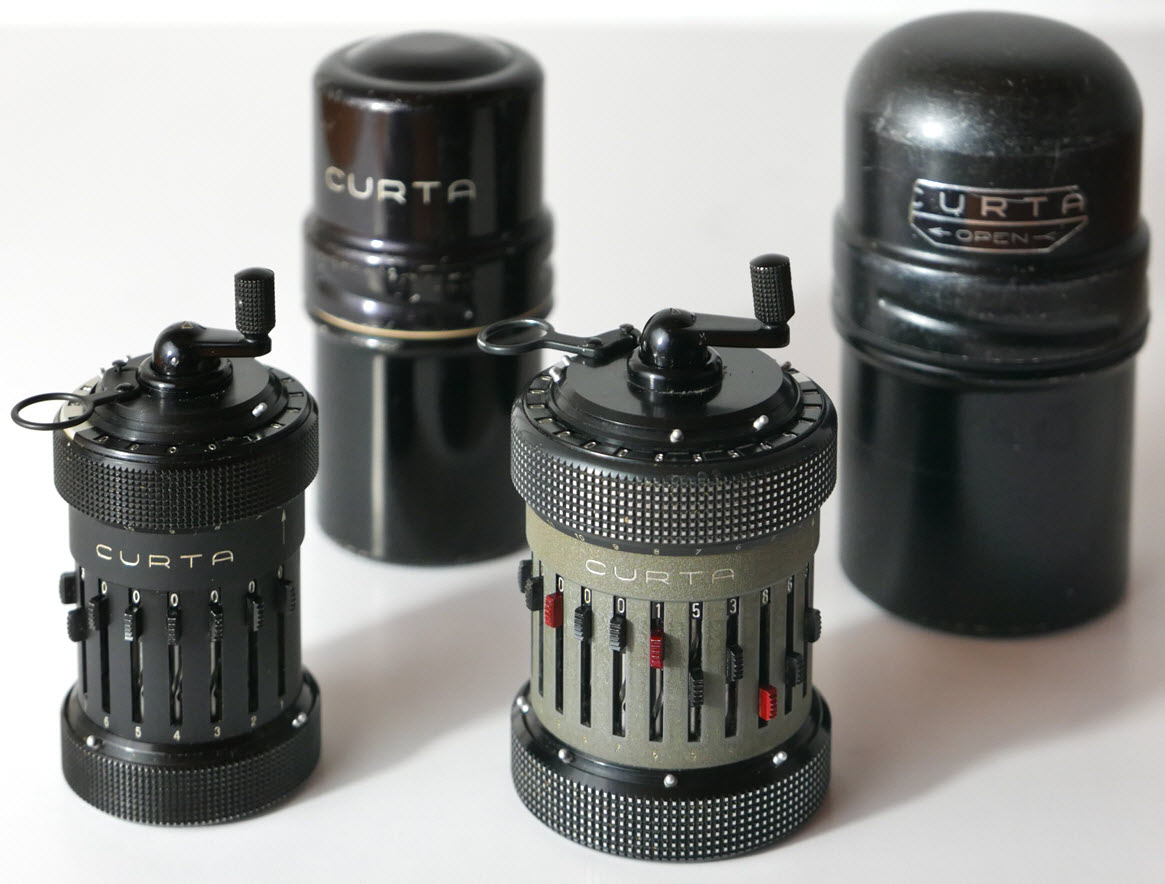

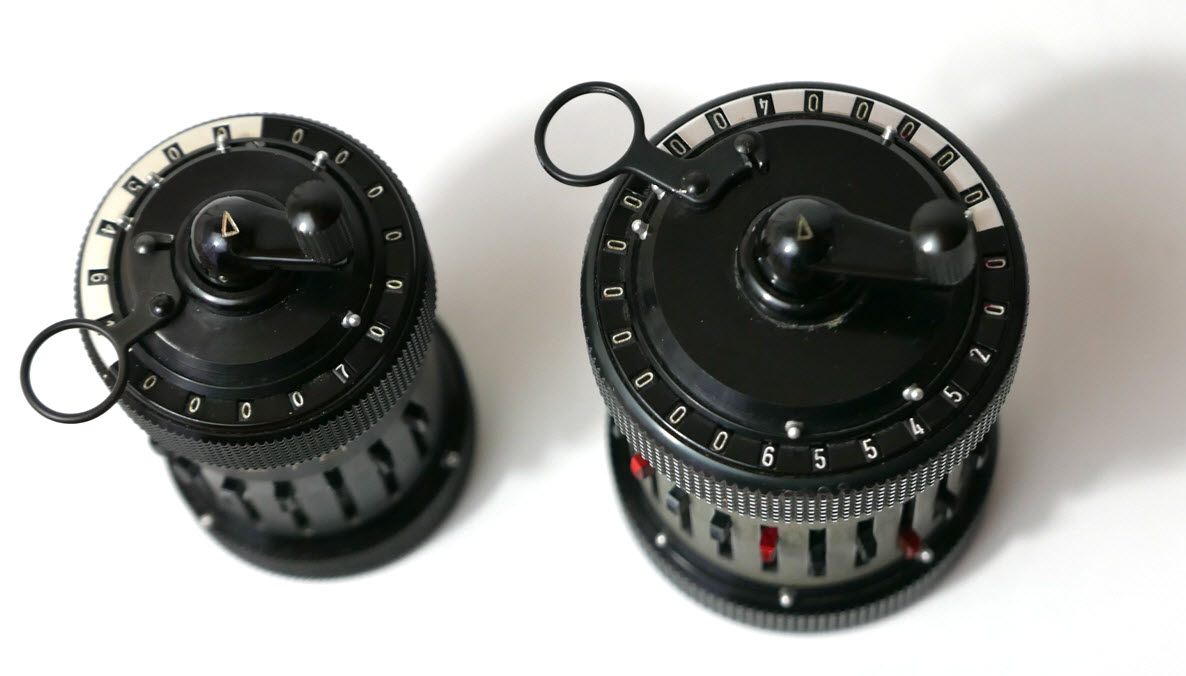

Curta Typ I und II
Contina AG
Mauren, Liechtenstein
hergestellt 1947-1971
Typ I:
SN 36956
Preis 1957: 395 DM
Typ II:
SN 515458
Preis 1960: 495 DM

Curta-Simulator
Vierspezies
Typ I: 8x6x11 Stellen
Typ II: 11x8x15 Stellen

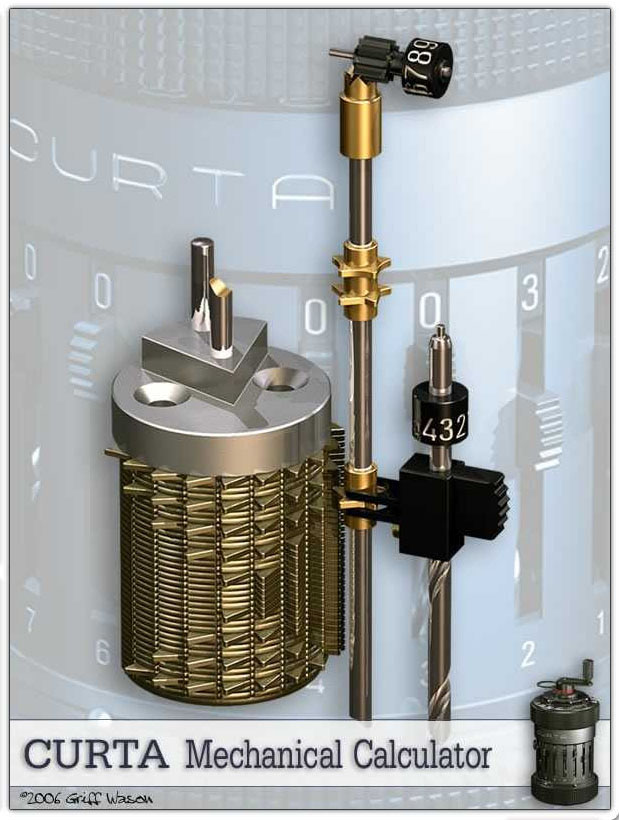

Eine zentrale Staffelwalze
Schiebereinstellung, Kurbelbetrieb
Umdrehungszählwerk mit Zehnerübertrag
Näheres
curta.de Rick Furr curta.li

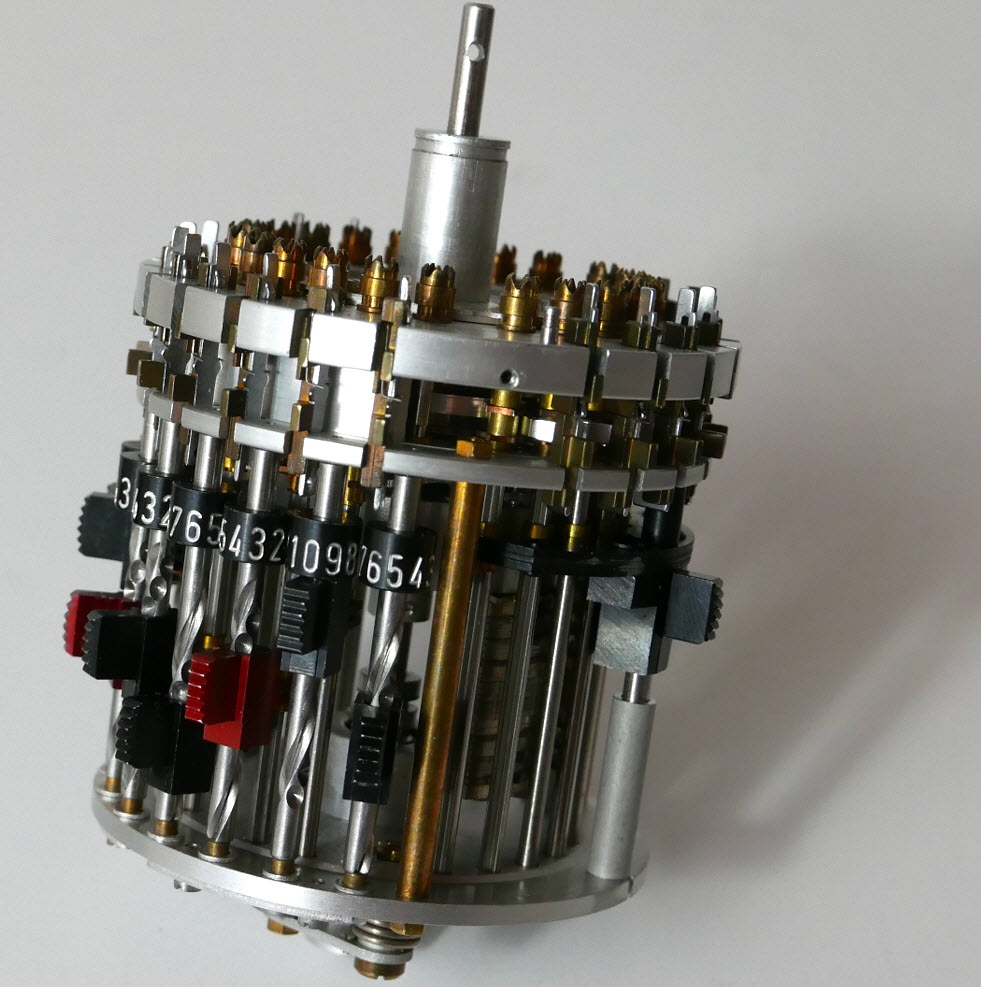

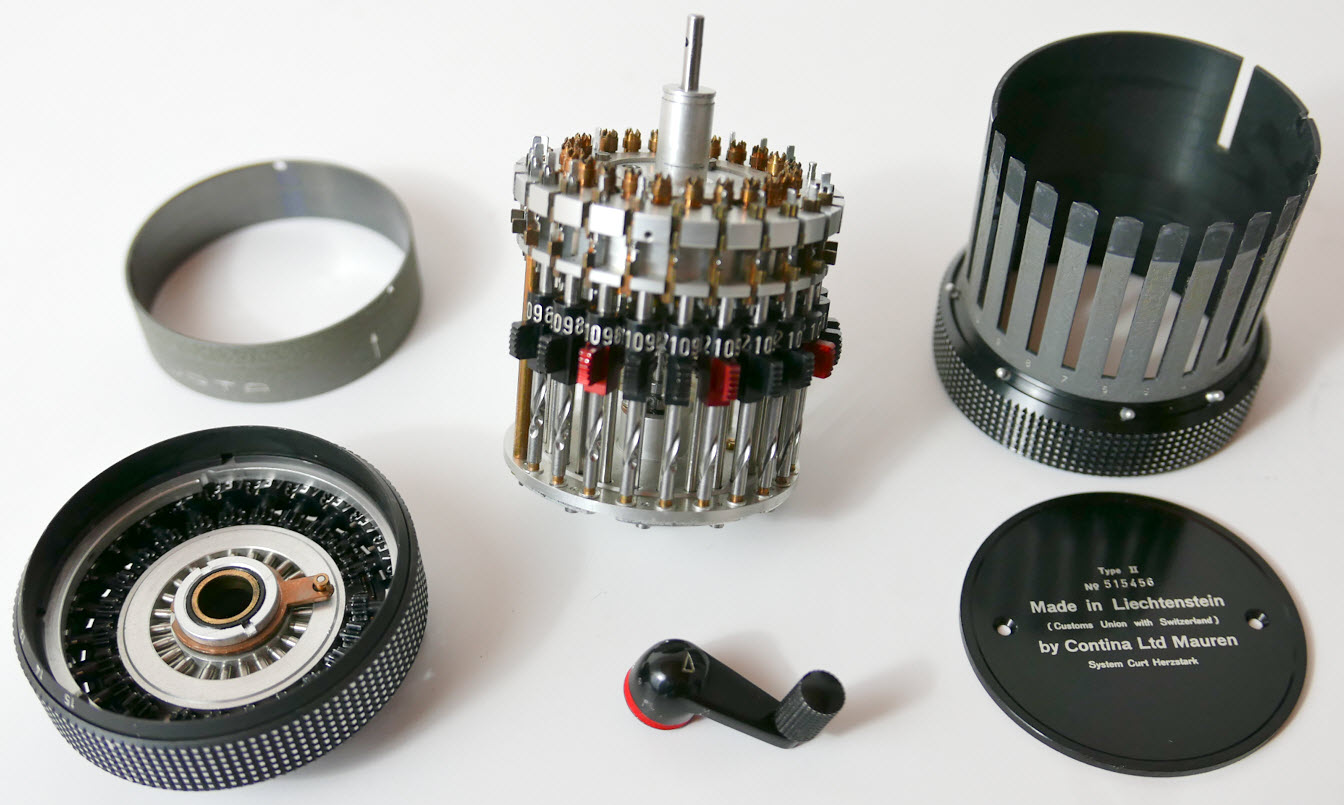

Zusammenbau einer Curta Demontage

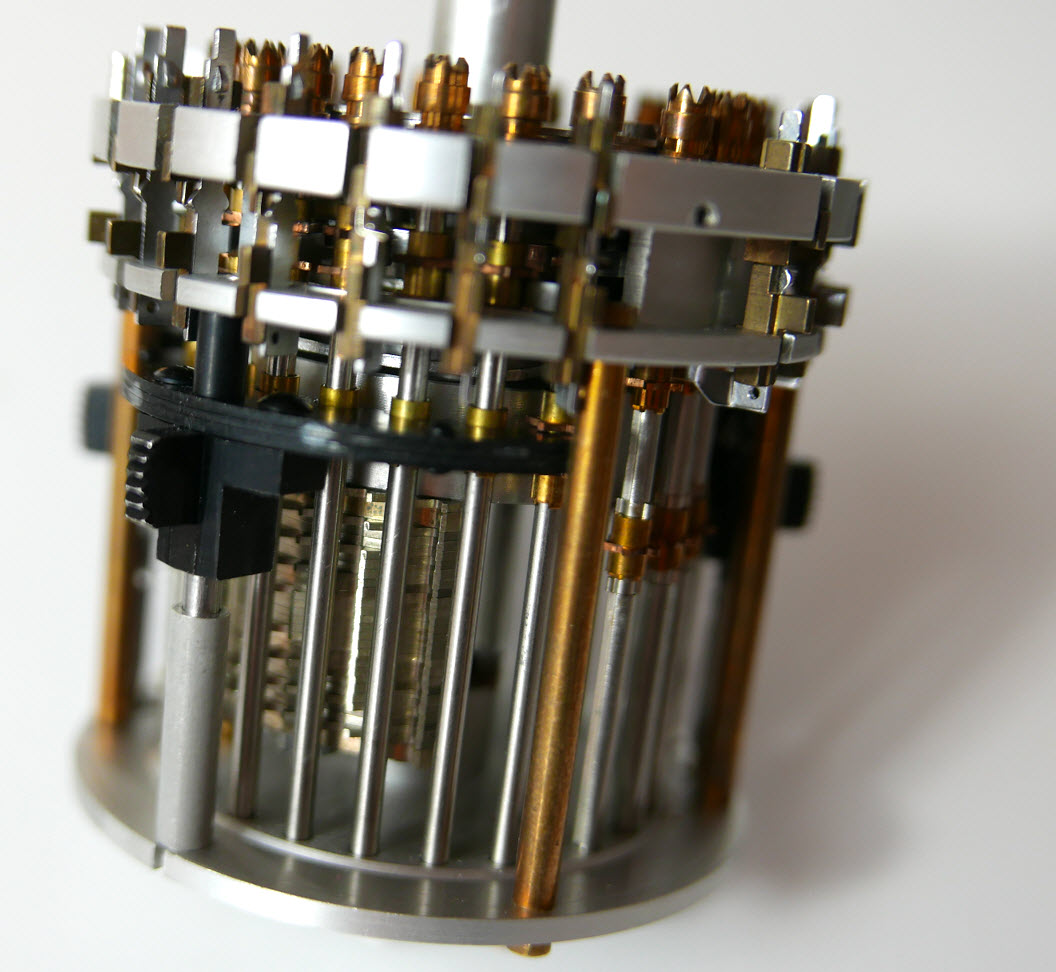

Curta-Staffelwalze How the Curta works


Das Sprossenrad - ein Zahnrad, bei dem je nach Einstellung 0 bis 9 Zähne ausgefahren werden können How pinwheel Calculators work , - geht auf den italienischen Astronomen und Mathematiker Giovanni Polenus (um 1700) zurück. Wirklich funktionierende Maschinen dieses Typs wurden aber erst am Ende des 19. Jahrhunderts von dem Amerikaner Frank Baldwin und dem Schweden Willgodt T. Odhner konstruiert und in Großserie hergestellt Näheres. In Deutschland produzierte die Firma Grimme, Natalis & Co. die ersten Sprossenradmaschinen (Marke: Brunsviga) - aufgrund eines Lizenzabkommens mit Odhner. Dies tat sie so erfolgreich, dass die Firma Odhner sich veranlasst sah, ihren Namen in "Original-Odhner" zu ändern. Sprossenradmaschinen sind typischerweise mit  Schiebereinstellung versehen. Seit 1932 gab es aber von Facit auch Sprossenradmaschinen mit Tastatur. Bei diesen Maschinen bewegt sich nicht das Resultatwerk, sondern der "Wagen" mit den Sprossenrädern. Sprossenradmaschinen wurden bis etwa 1970 in immer neuen verbesserten und verbilligten Varianten angeboten. Noch in den 1960er Jahren kamen Neukonstruktionen wie die Alpina und  die finess auf den Markt.

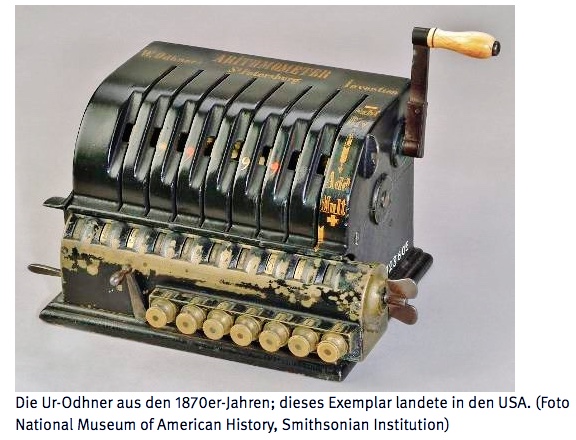

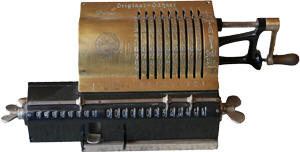

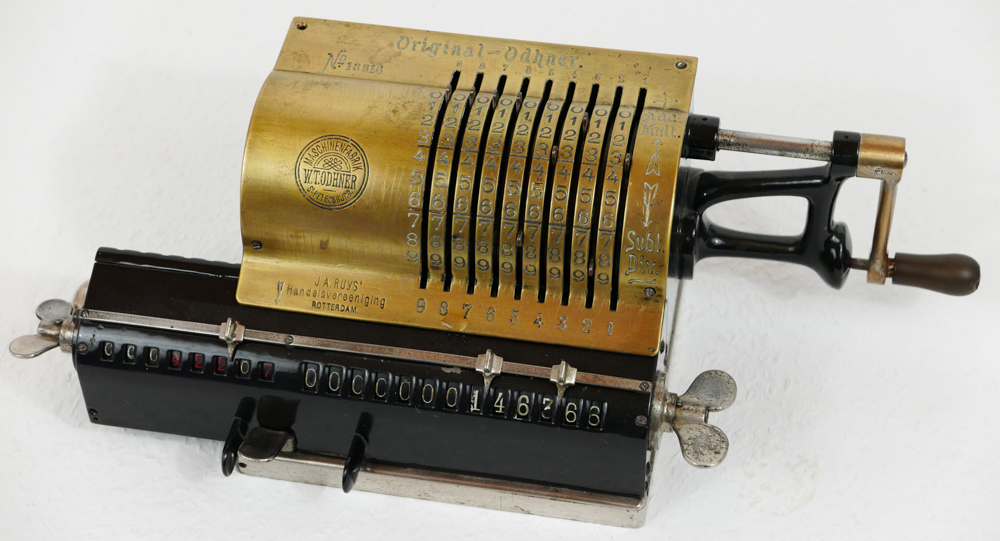

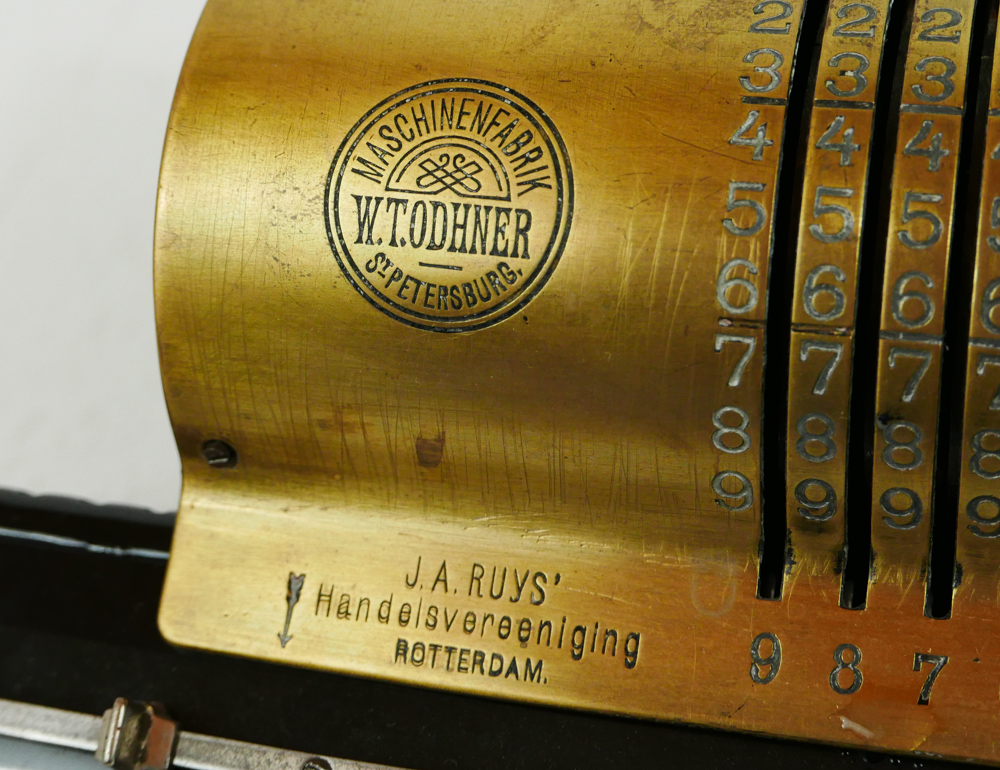

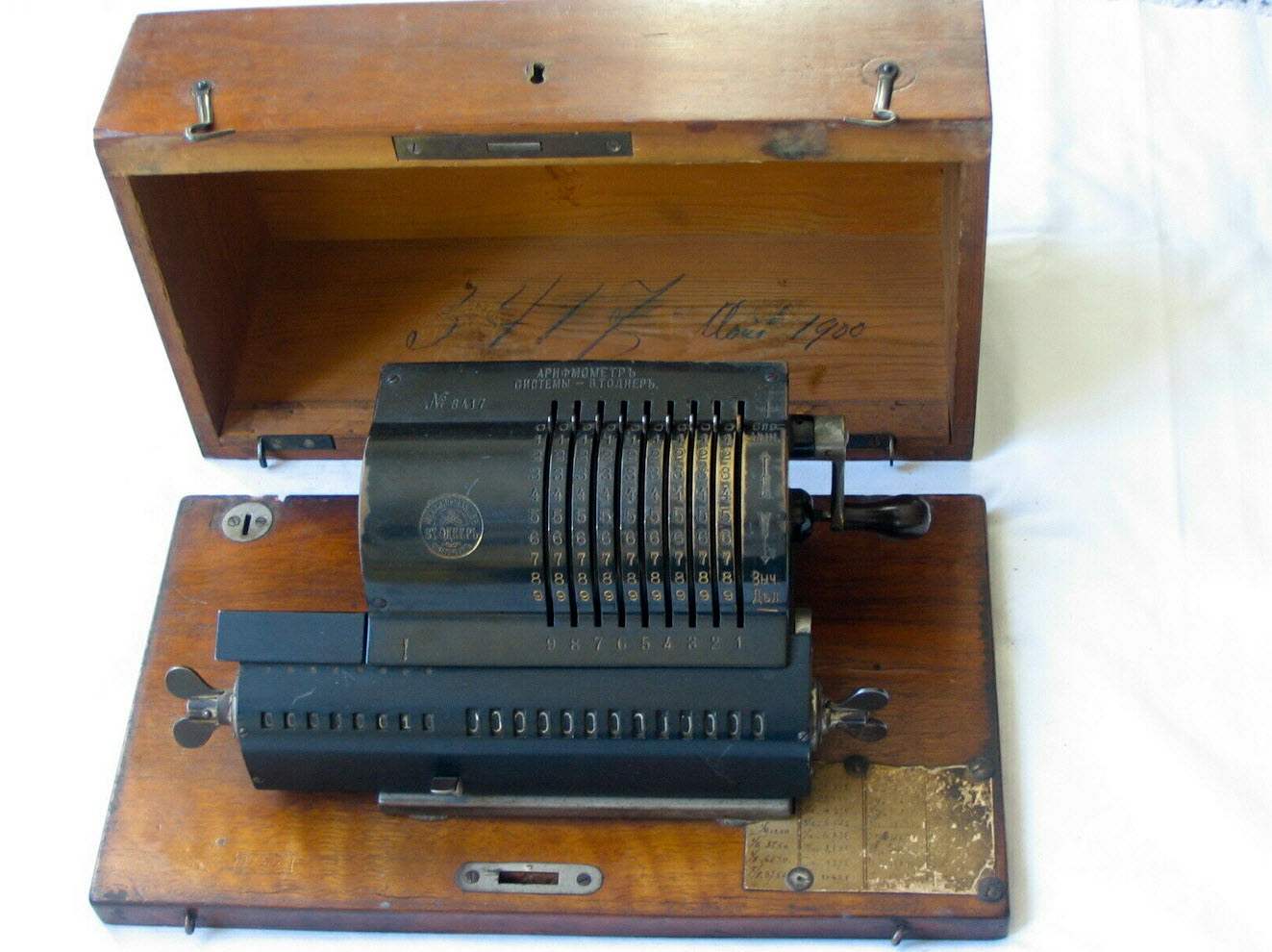

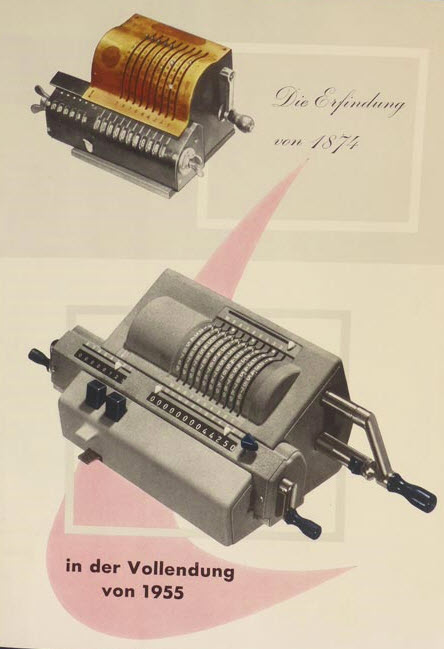

Odhner Arithmometer
Original-Odhner Ag

Maschinenfabrik
W.T. Odhner
St. Petersburg
SN 13316
ca. 1908
Original-Anleitung
Vierspezies
9x8x13 Stellen
Überlaufglocke
Kommamerkschieber
Kein Übertrag im Umdrehungszählwerk,
rote Ziffern bei Subtraktion
Vergleichstest 1906

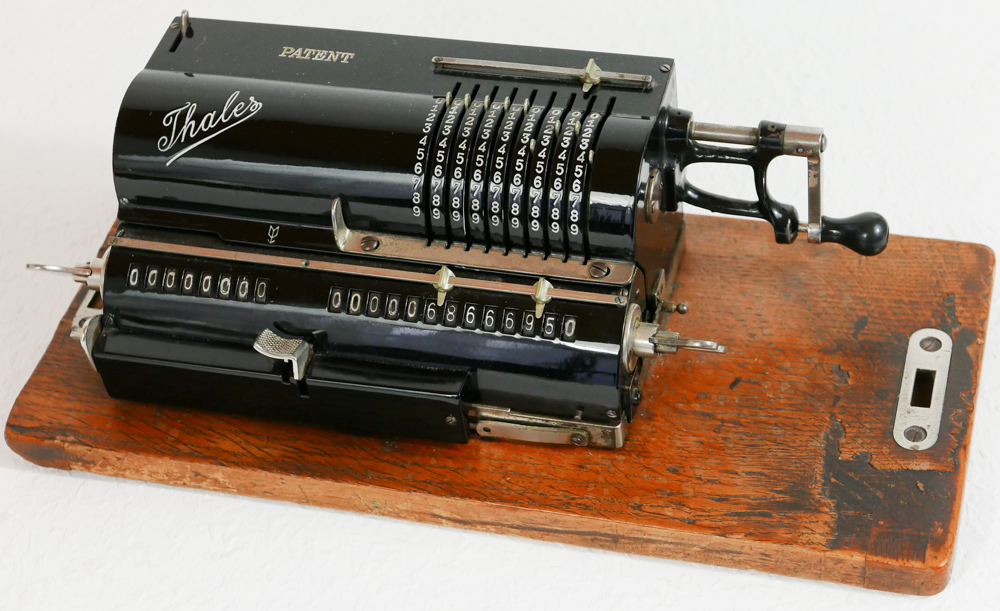

Thales Mod. C
Thaleswerk Rastatt
ab 1911
SN 7371

Vierspezies
9x8x13 Stellen
Glocke für Überlauf
Umdrehungszählwerk mit Zehnerübertrag
Wagenvorschub mit Feder und Stoppvorrichtung
Kamm zur schnellen Nullstellung des Eingabewerks
Übertrag über alle Stellen des Umdrehungszählwerks
Umdrehungszähler schaltet automatisch zwischen Addition und Subtraktion um

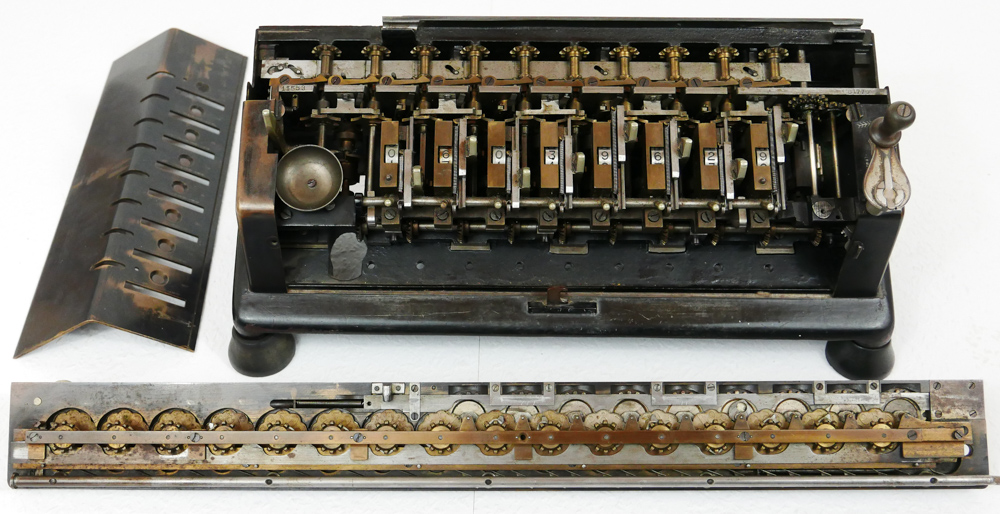

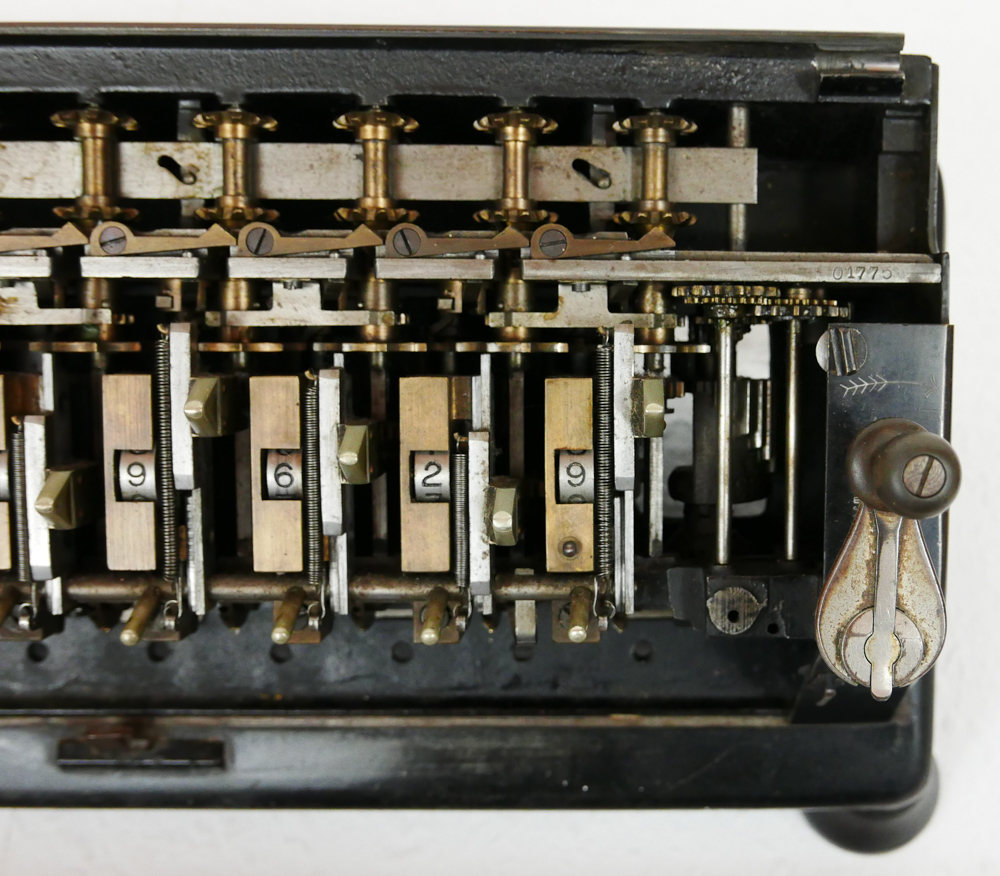

Geöffnete Thales

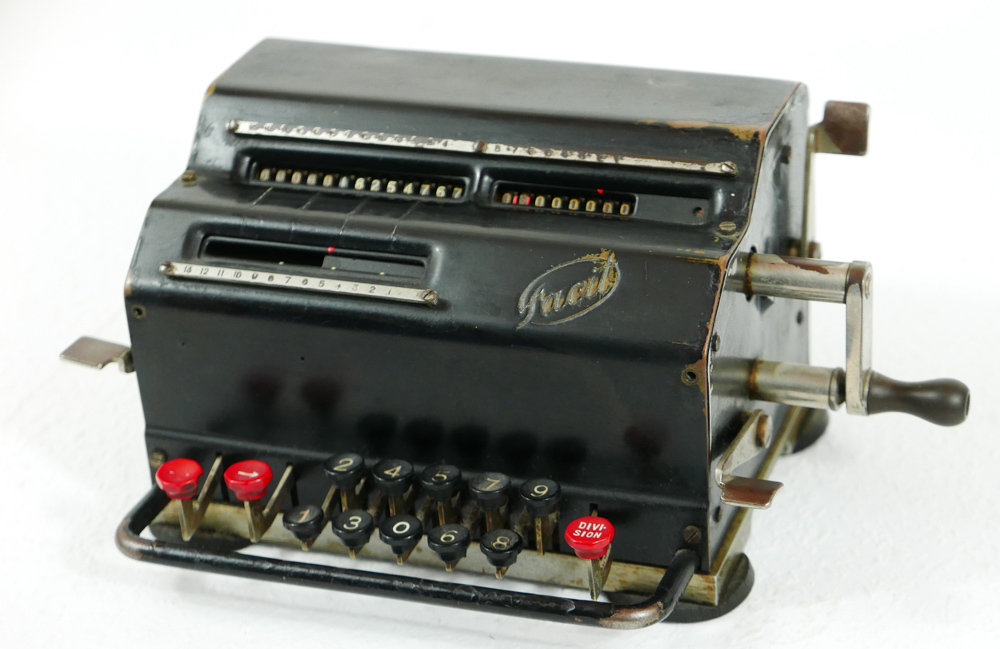

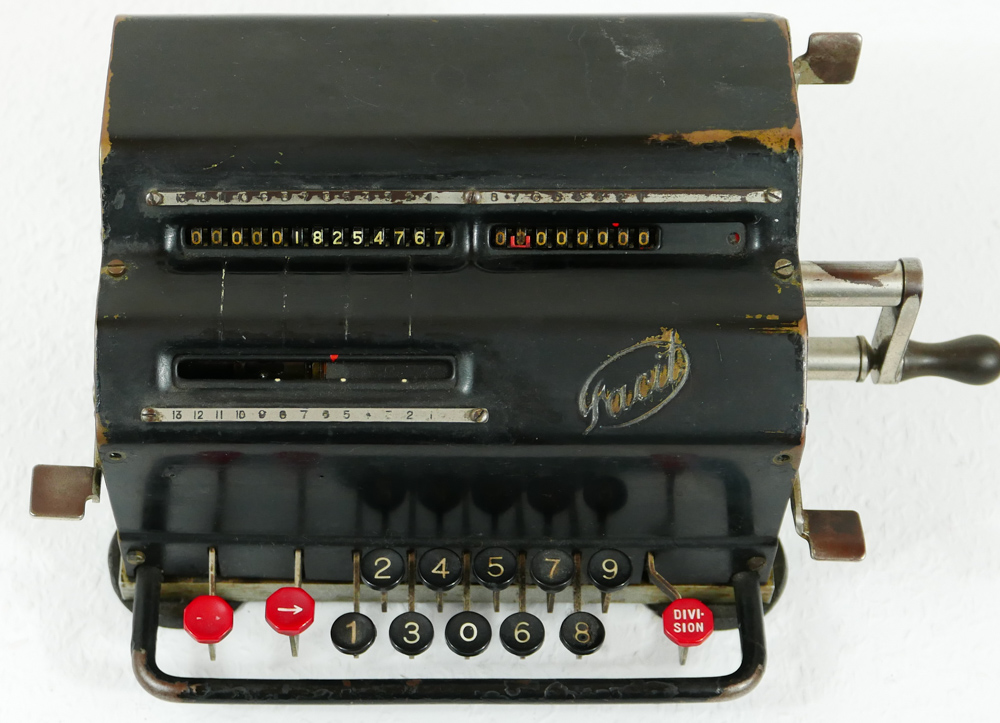

Facit T
Actiebolaget Facit
Åtvidaberg
Schweden
ab 1932
SN 16643
Vierspezies
10x8x13 Stellen
verschiebbarer Sprossenradschlitten
Eingabe über spezielle Zehnertastatur
Löschtasten

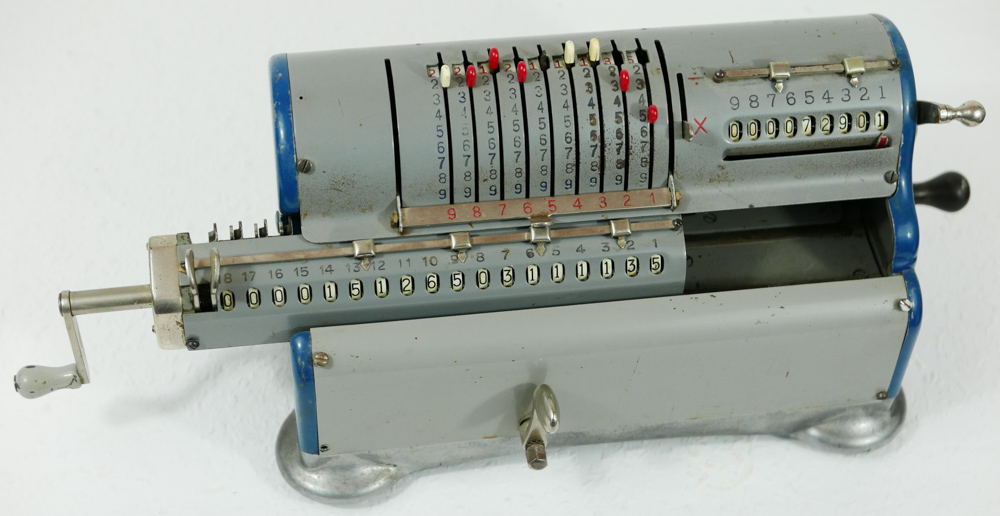

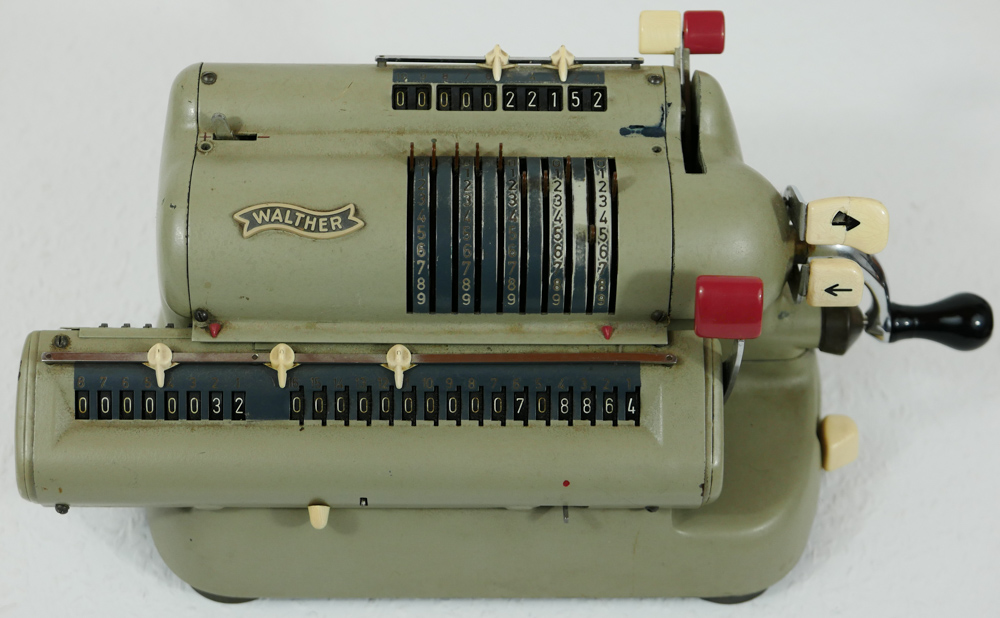

Walther WSR 160
Walther Büromaschinen GmbH,
Niederstotzingen Wttbg.
ab 1958
SN 181669
Preis 1967: 650 DM

Anleitung
Vierspezies
10x8x16 Stellen
Einstellkontrollwerk
Nicht mitdrehende Einstellschieber
Löschhebel
Umdrehungszählwerk mit Zehnerübertrag
Rückübertragung Resultat -> Eingabe
Schnittzeichnung


Brunsviga 13 RK
Olympia Werke AG
Braunschweig,
ca. 1960
SN 34-102527
Animation Kurzanleitung
Vierspezies
10x8x13 Stellen
Einstellkontrollwerk
Umdrehungszählwerk mit Zehnerübertrag
Löschhebel
Rückübertragung Resultat -> Eingabe
 Variante Anleitung
Brunsviga-Ausstellung

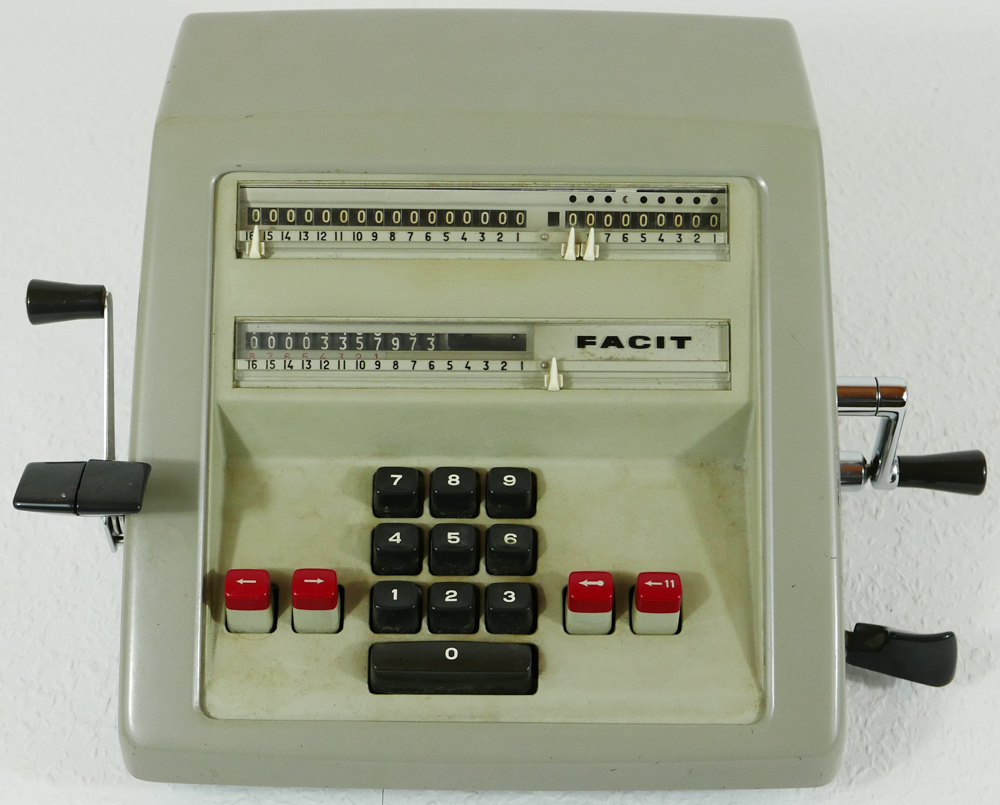

Facit CM 2-16
Facit Schweden
ab 1959
SN 1094668
Preis 1967: 695 DM



Vierspezies
11*9x16 Stellen
verschiebbarer Sprossenradschlitten
Rückübertragung
Zehnertastatur

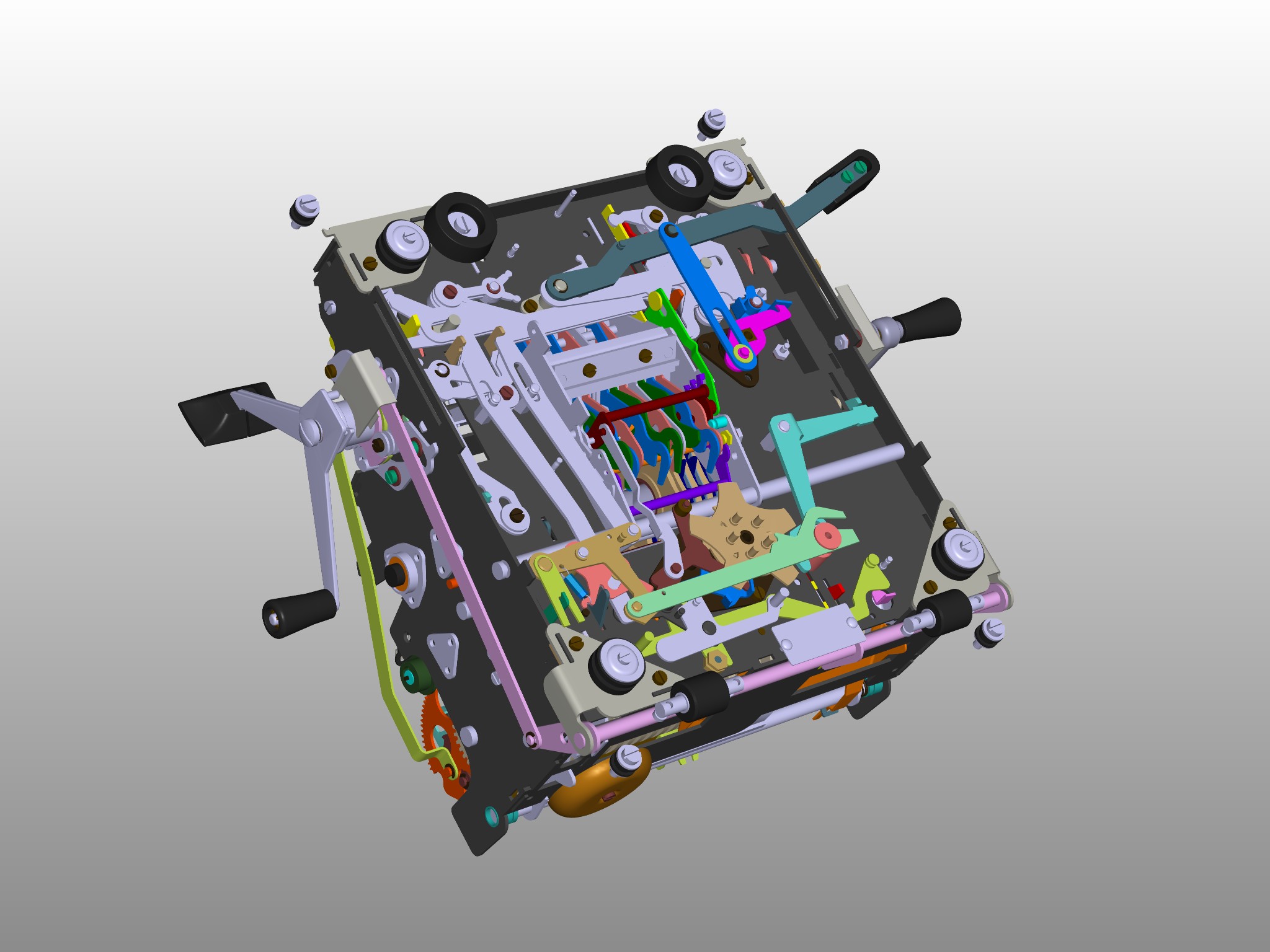

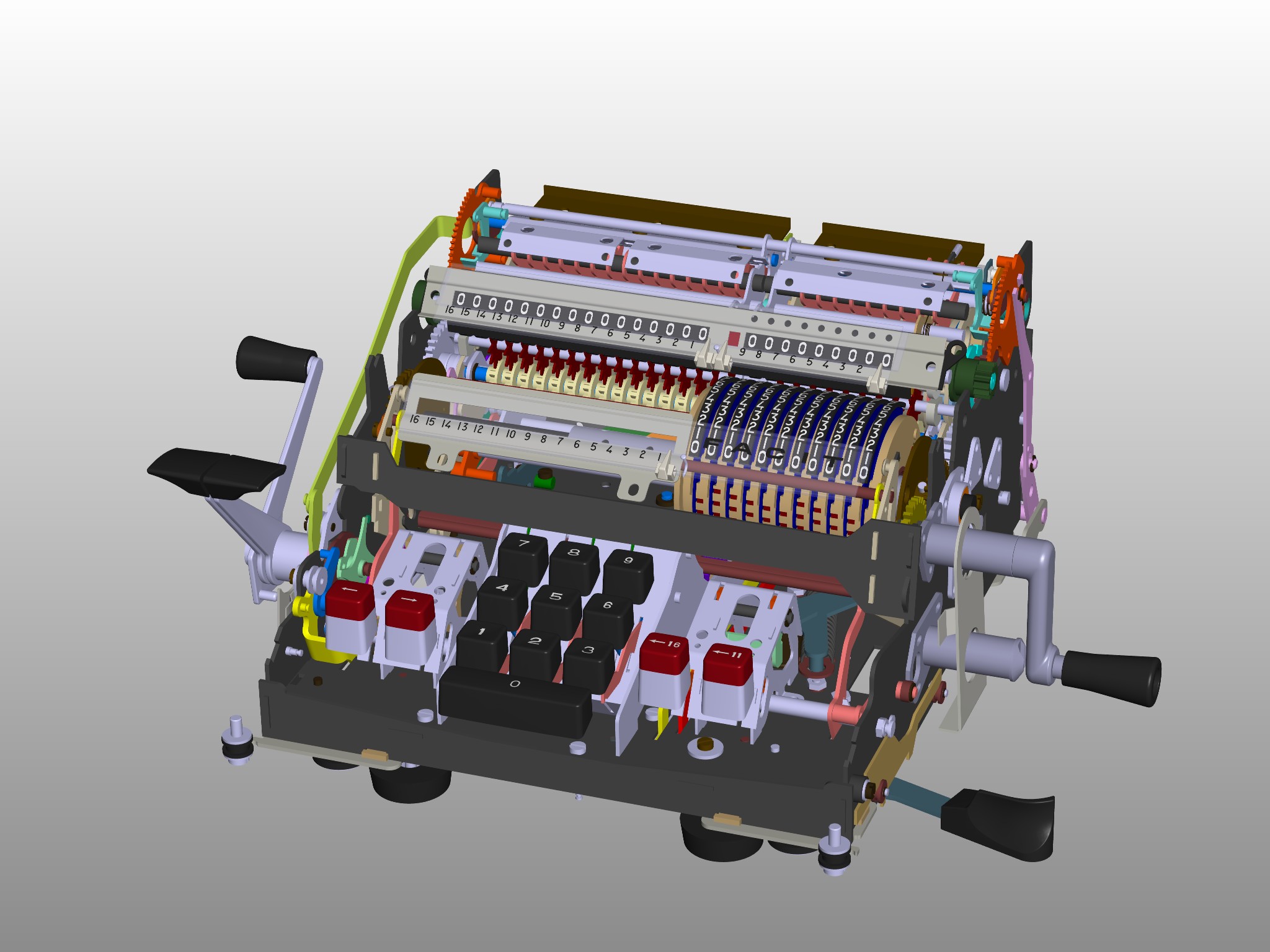

Innenansicht

Neben Staffelwalze und Sprossenrad gab es noch weitere Konstruktionsprinzipien, etwa SchaltklinkenProportionalhebel, Stellsegmente und Abwandlungen. Der geniale Rechenmaschinenkonstrukteur Christel Hamann (1870 - 1948) ist der geistige Vater gleich mehrerer Serien, die bis in die Schlussphase des mechanischen Rechnens erfolgreich produziert wurden.

Fast allen diesen Mechaniken gemeinsam ist, dass sie die Multiplikation als fortgesetzte Addition mit Stellenverschiebung ausführen. Seit dem Ende des 19. Jahrhunderts gab es aber auch einige Maschinen mit direkter Multiplikation über einen Multiplikationskörper, bei der für jede Stelle des zweiten Faktors einer Multiplikation nur noch eine einzige Kurbeldrehung erforderlich war.

Eine umfassende Klassifizierung mechanischer Rechenmaschinen findet sich in Form mehrerer Downloads im Rechnerlexikon.

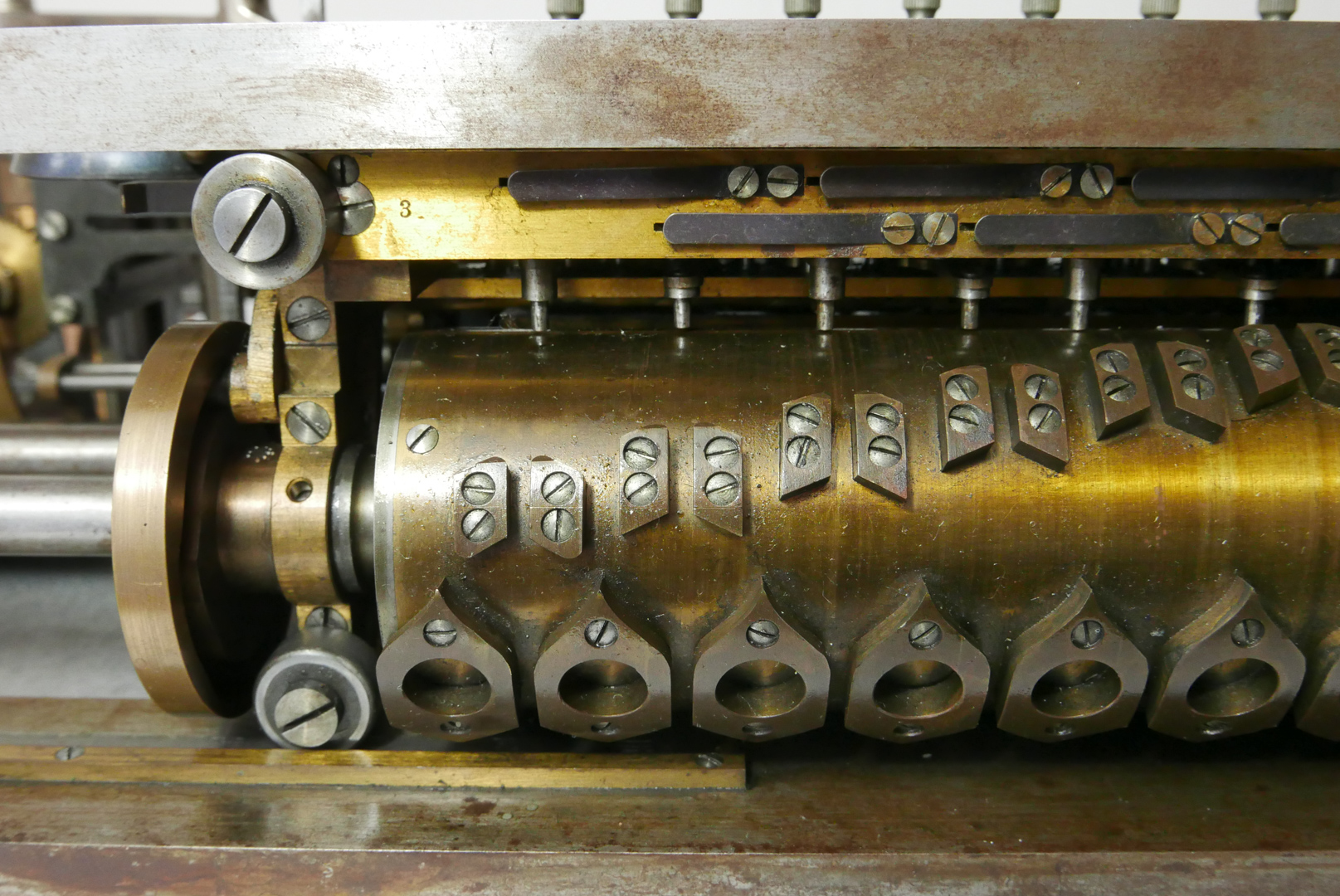

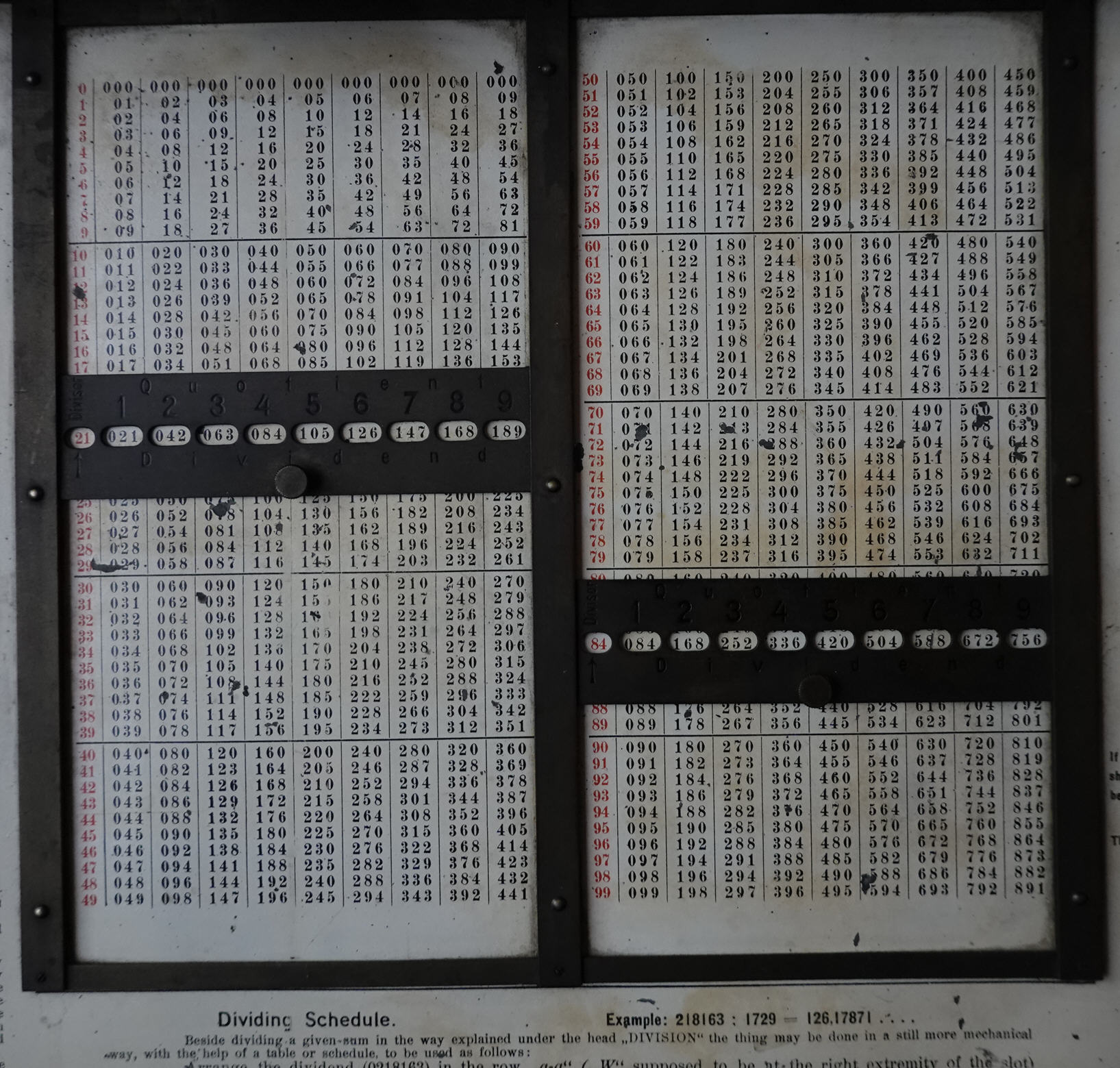

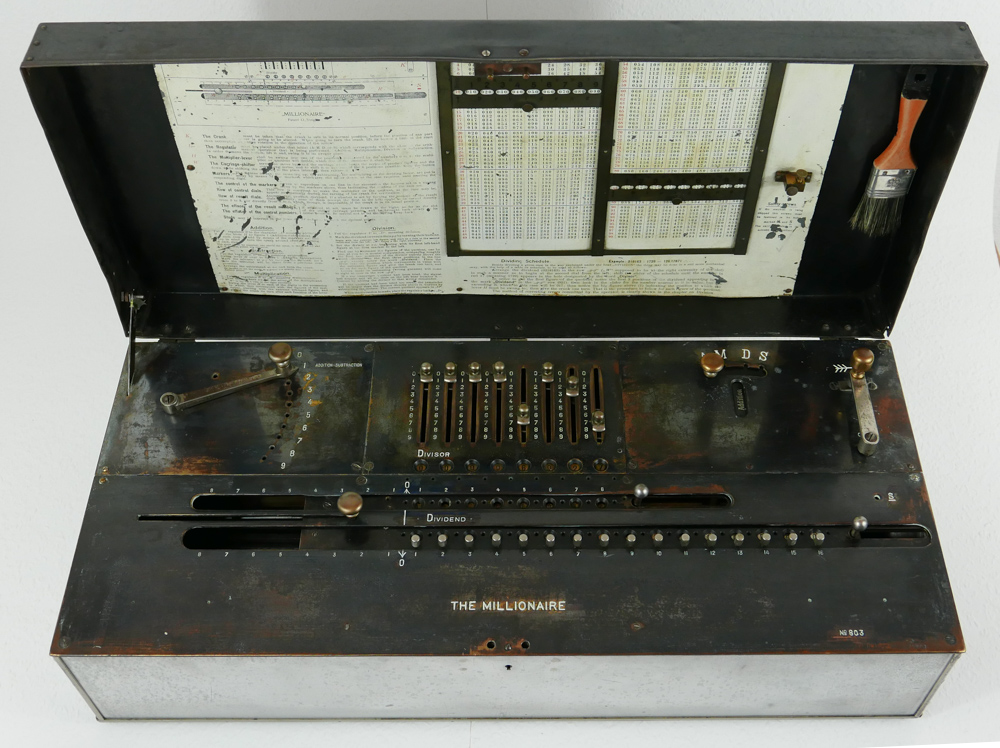

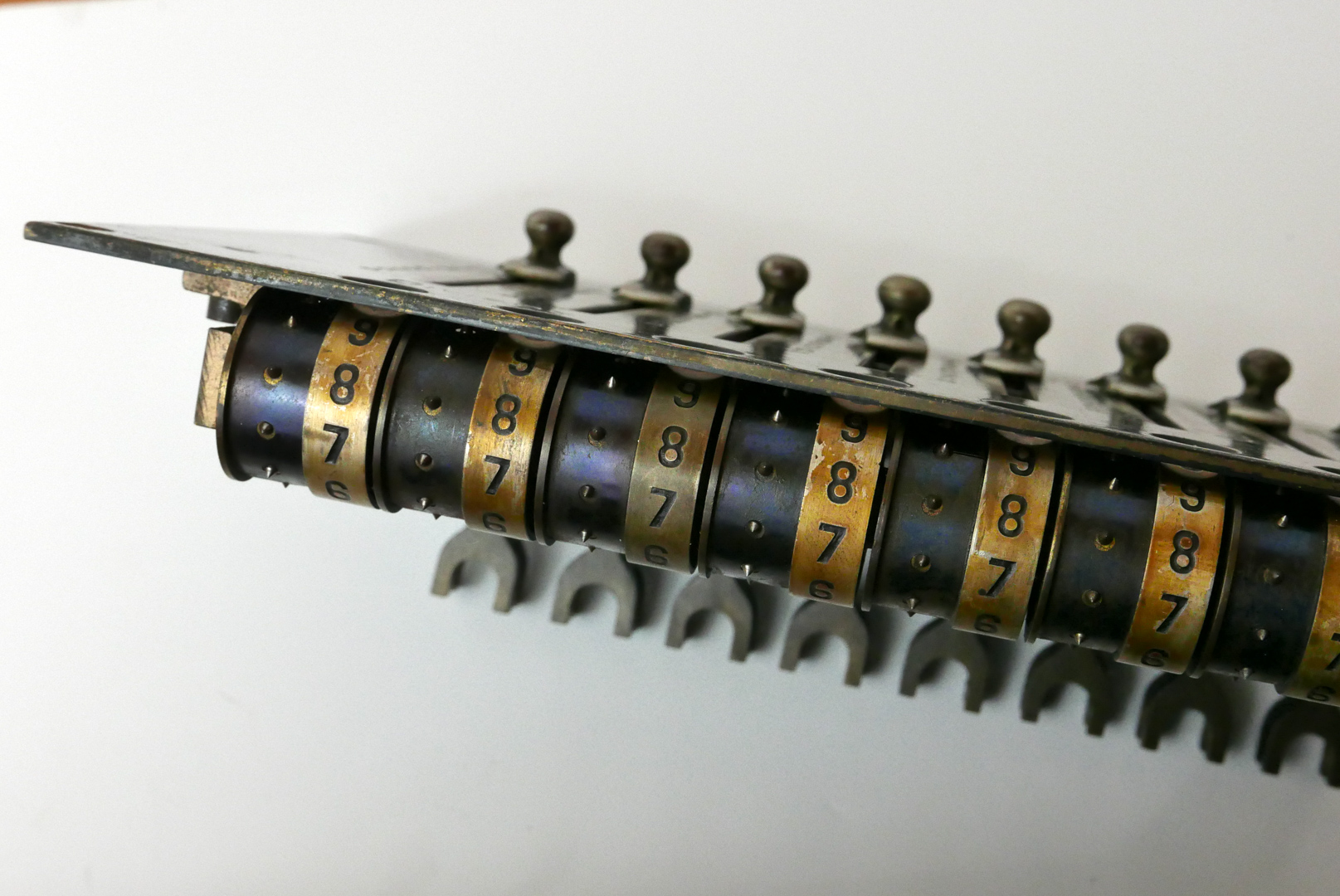

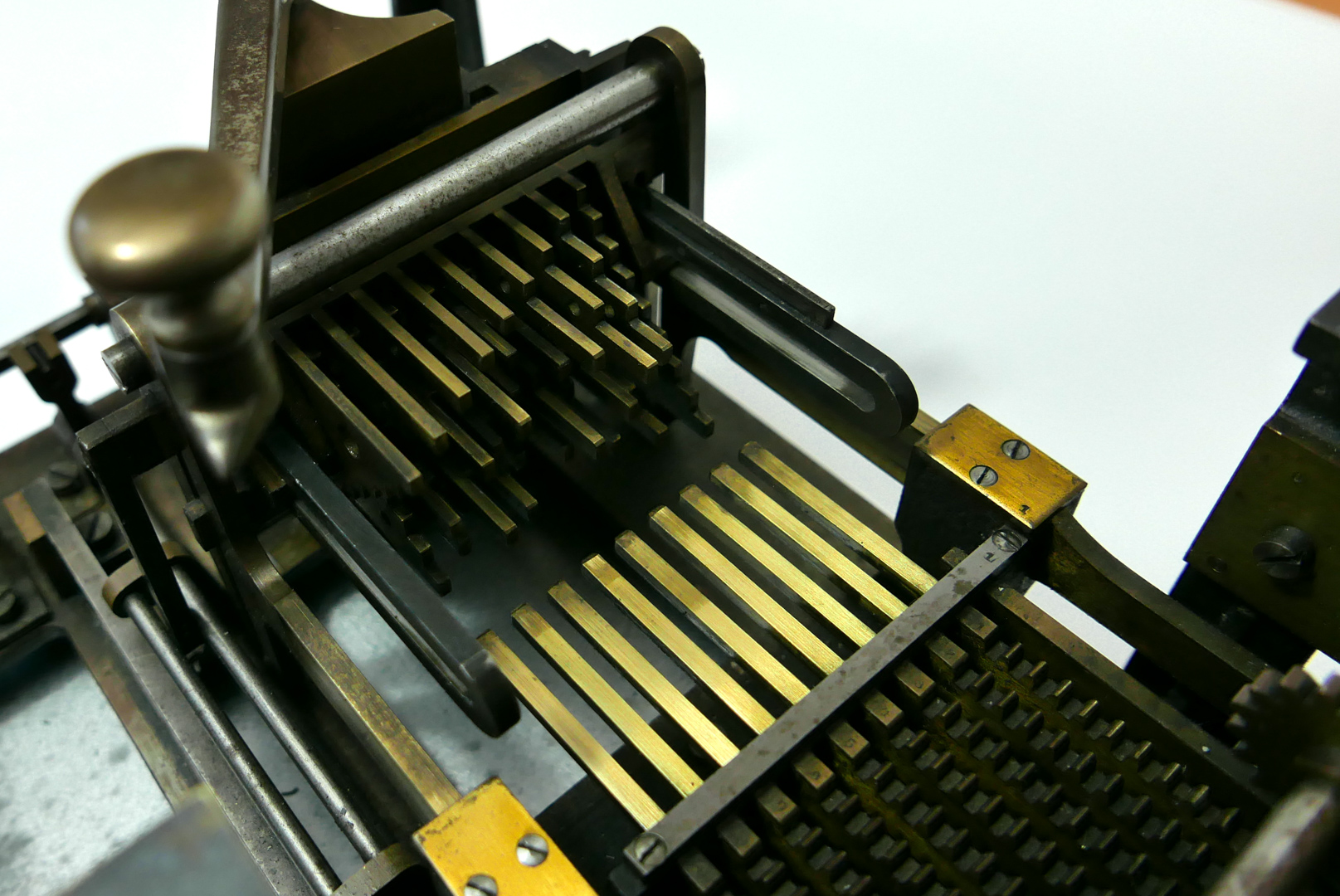

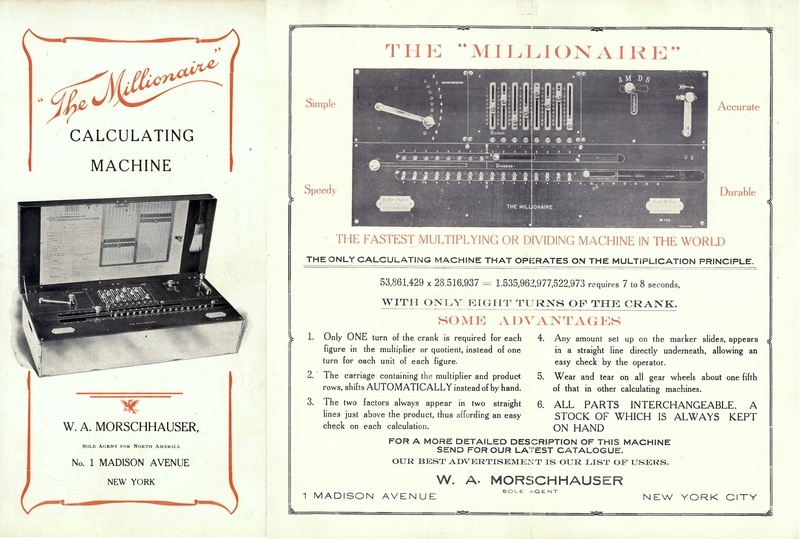

Millionär
Otto Steiger / Hans Egli
Zürich
1895 - 1935
Preis 1914: 1300 Franken
SN 803,  ca. 1905

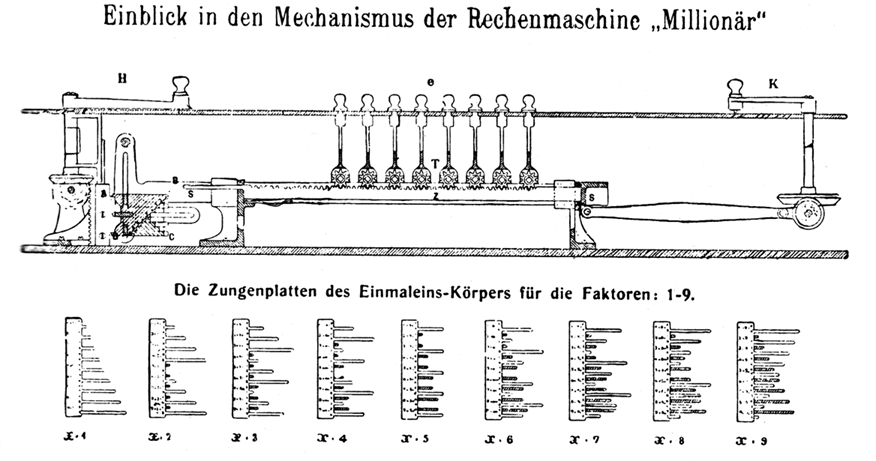

AnimationMechanik
Vorfühung
Kurzanleitung
ausführliche Anleitung

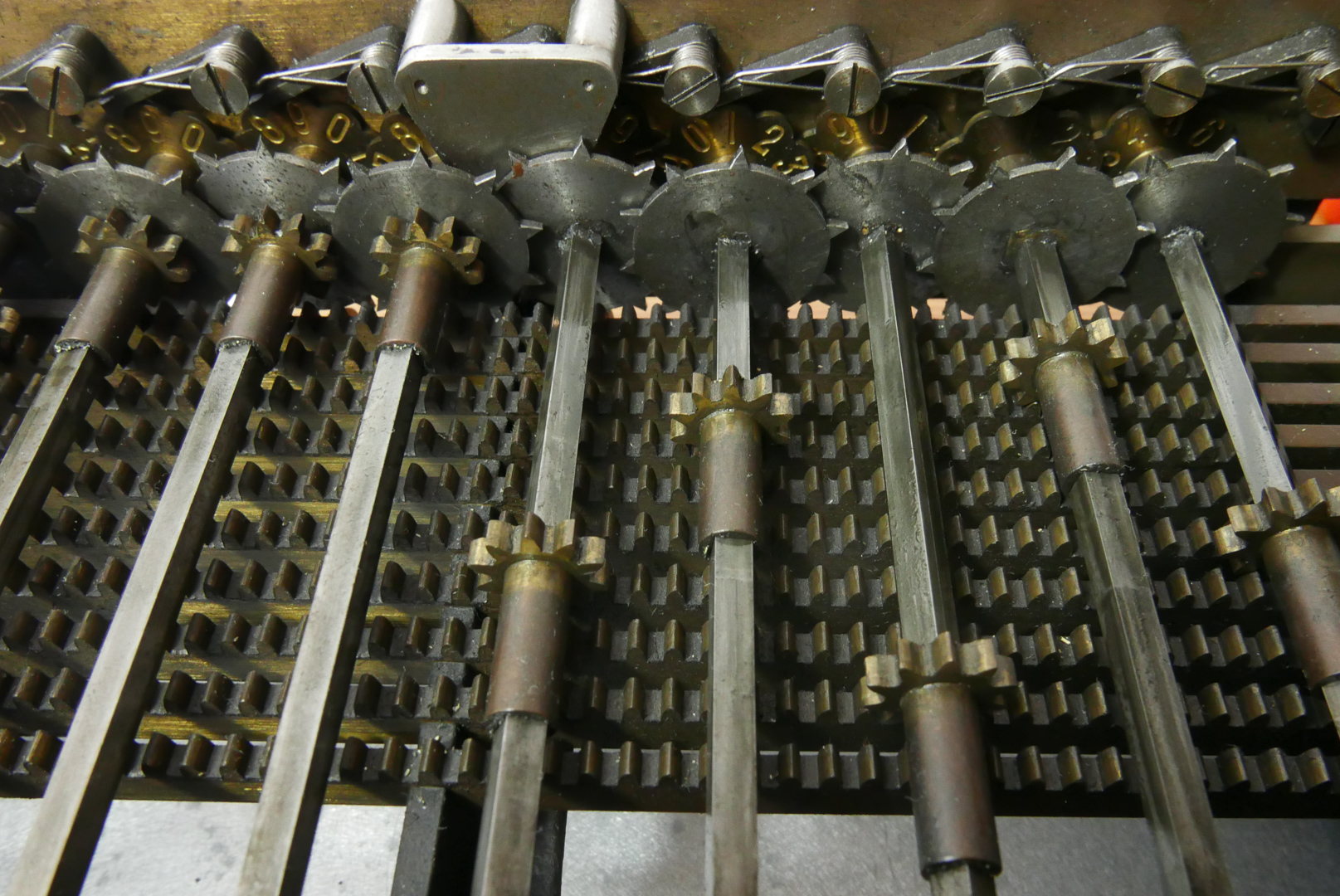

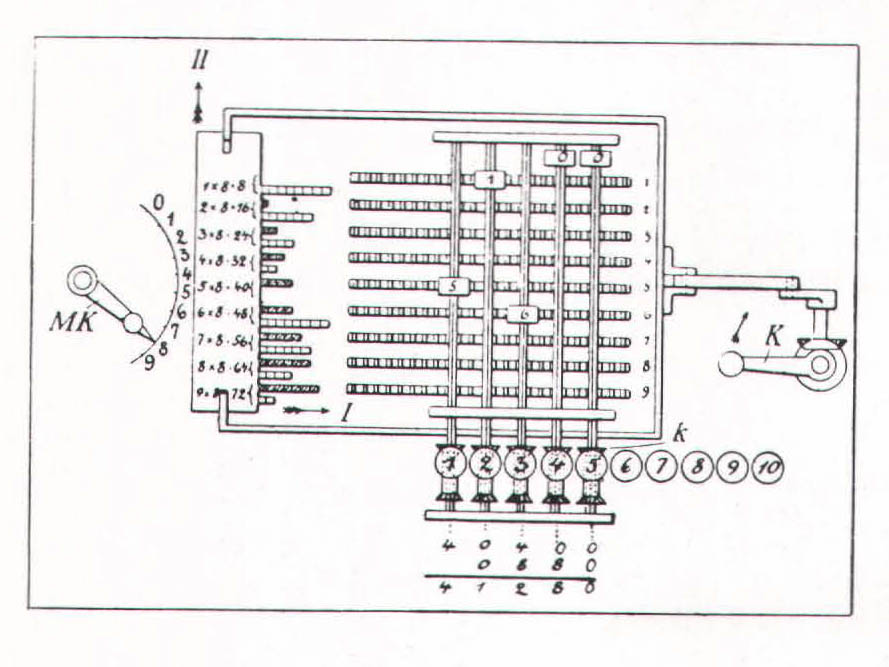

8x8x16 Stellen, Multiplikationskörper
Vierspezies: Addition, Subtraktion, sehr schnelle Multiplikation und umständliche Division..
Mit den Schiebern wird  der 1. Faktor eingestellt,
dann nacheinander mit dem Hebel links jede Stelle des 2. Faktors eingestellt und rechts einmal gedreht. Die Maschine rückt automatisch zur nächsten Stelle vor.

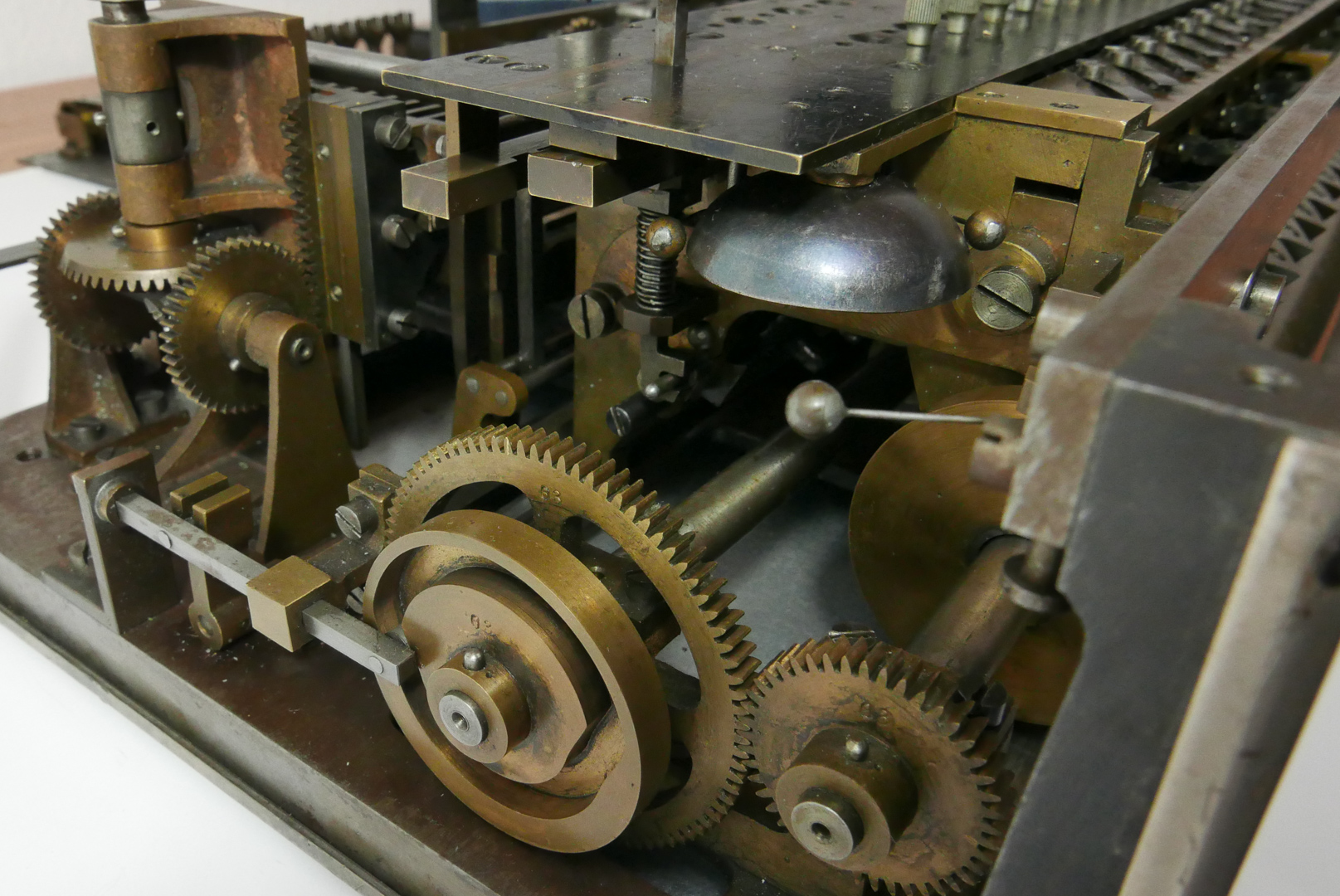

John Wolff  Millionär zerlegt  Spätes Modell
Zeitgenössische Besprechung

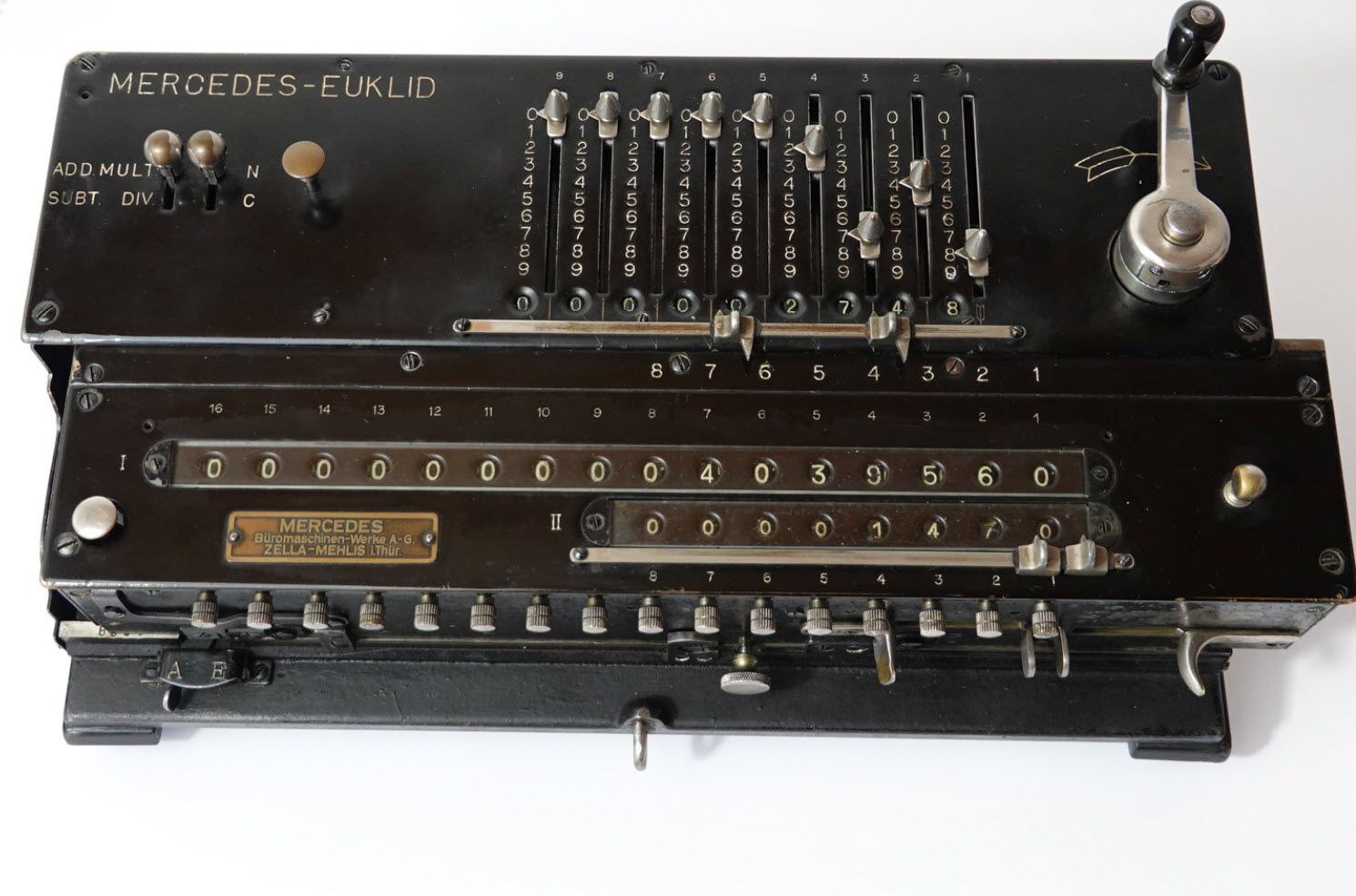

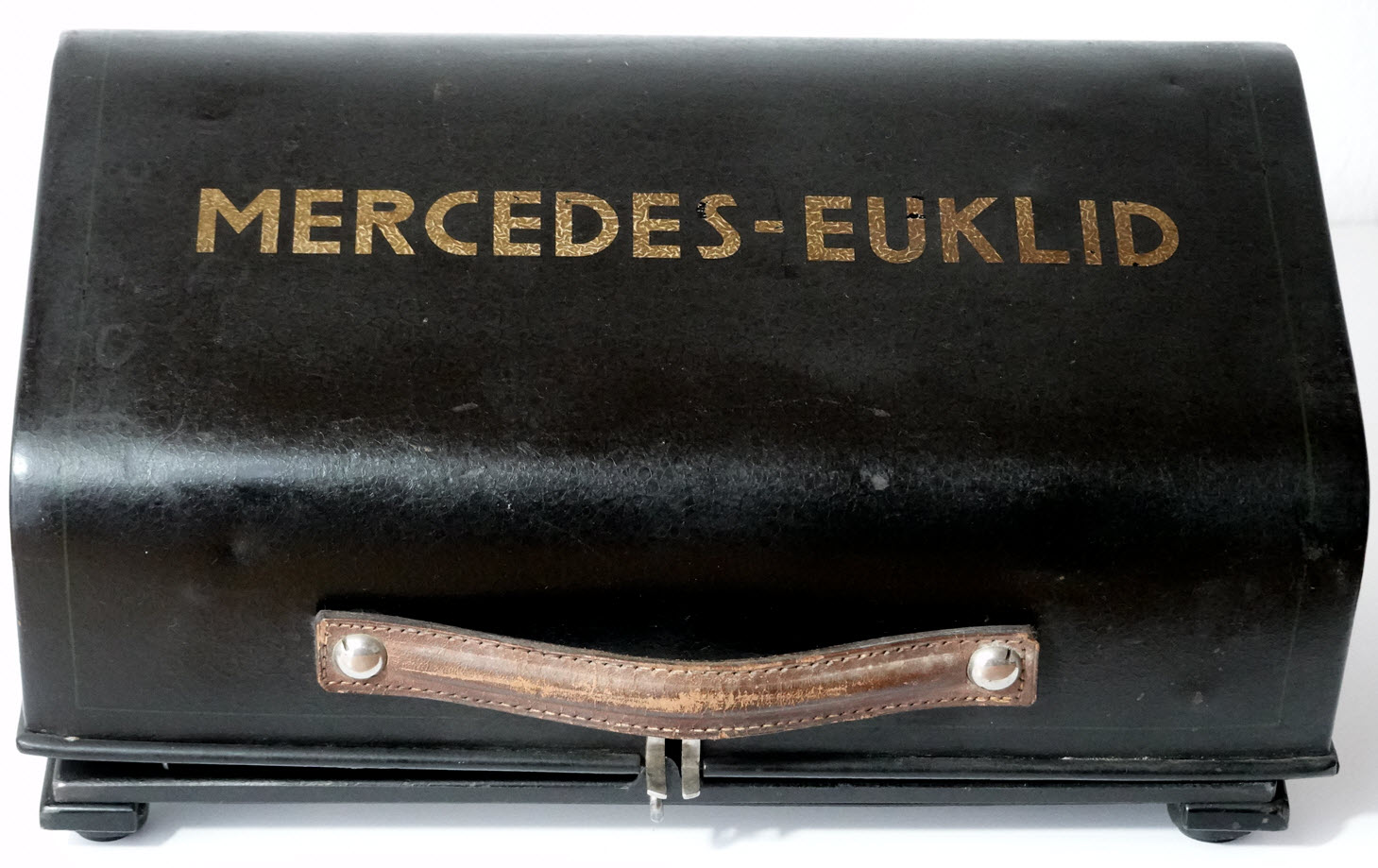

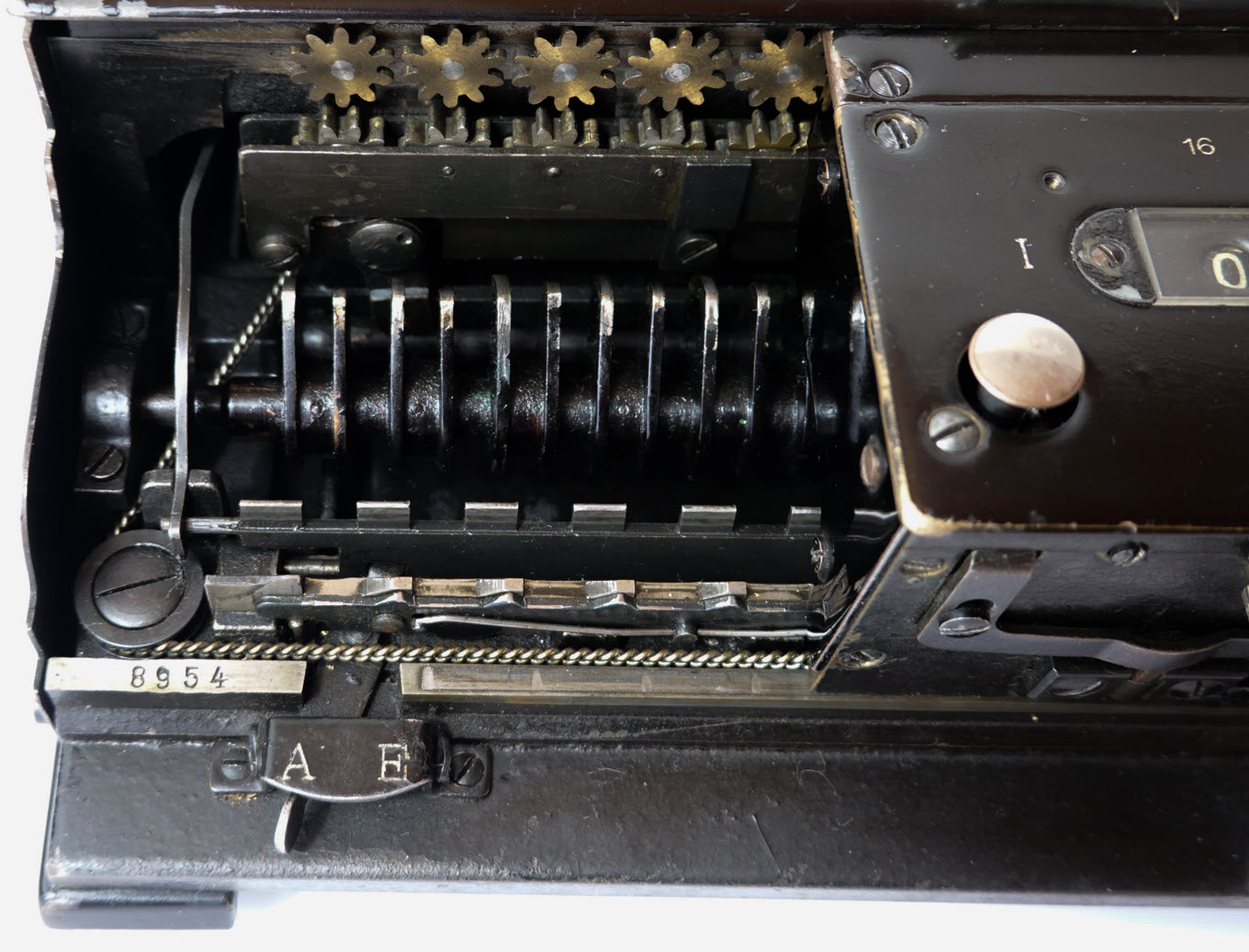

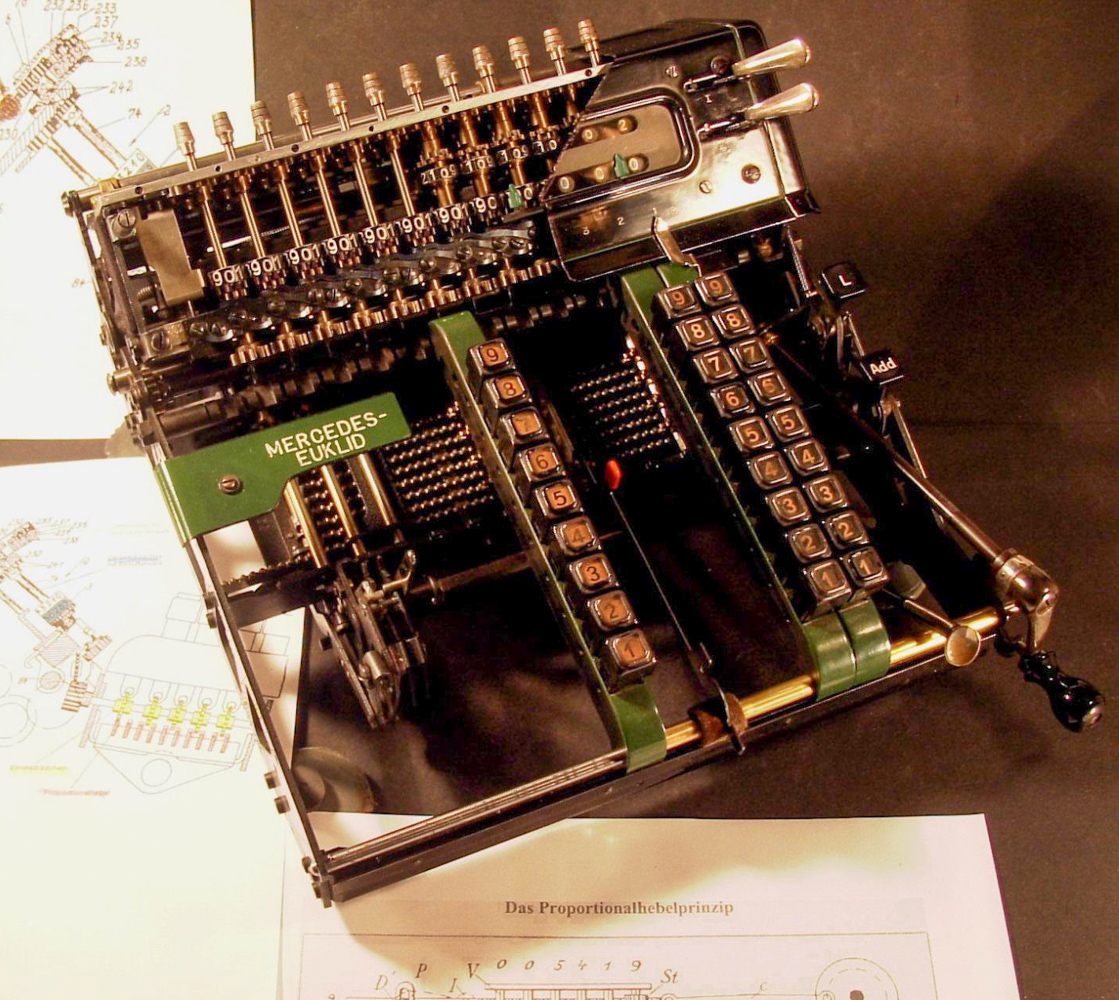

Mercedes-Euklid 1
Mercedes Büromaschinen Ges.m.b.H. Zella-Mehlis
Konstruktion 1903
produziert 1910 - 1927
SN 8954  (1924)
Vierspezies, halbautomatische Stopdivision
9x8x16 Stellen

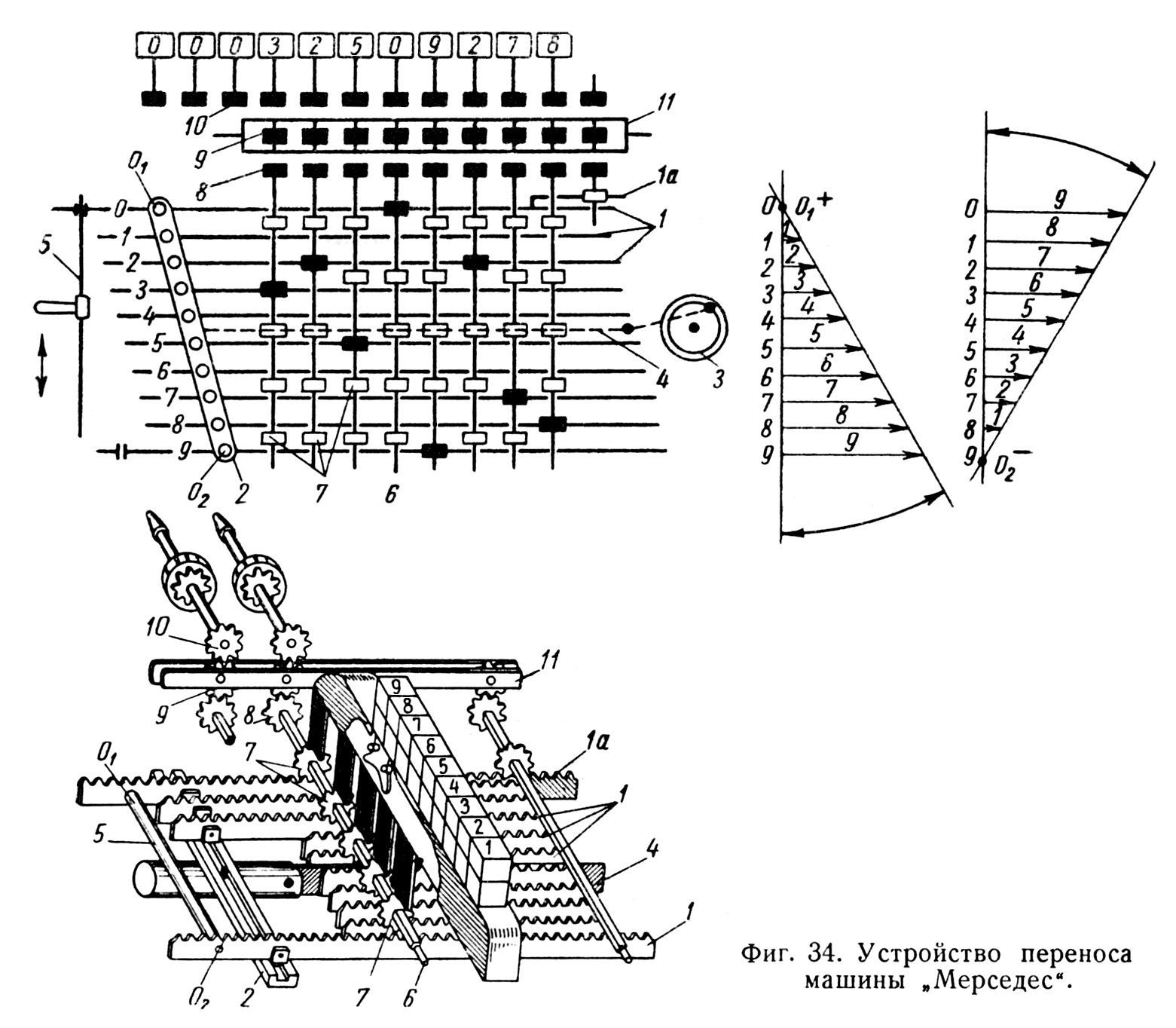

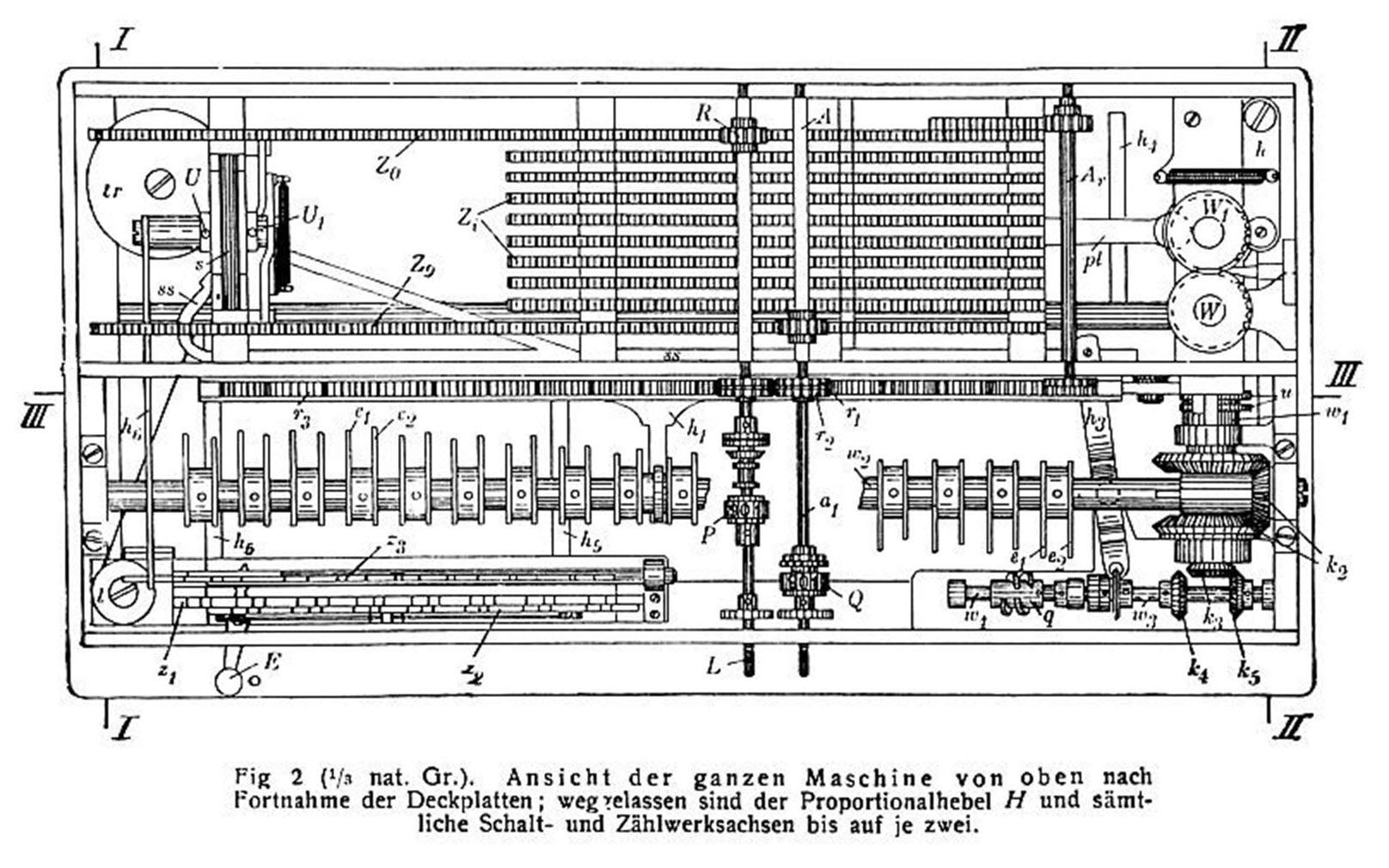

Proportionalhebel
Eingabe über Volltastatur
Handkurbel
Die "Gauss" von Christel Hamann
Funktionsmodell der "Gauss"
Der "Gauss 4"-Prototyp mit Staffelplatte
Die Geschichte der Mercedes-Euklid
Anleitung Mercedes-Euklid 1
1910-1970 Wandlungen einer Rechenmaschine

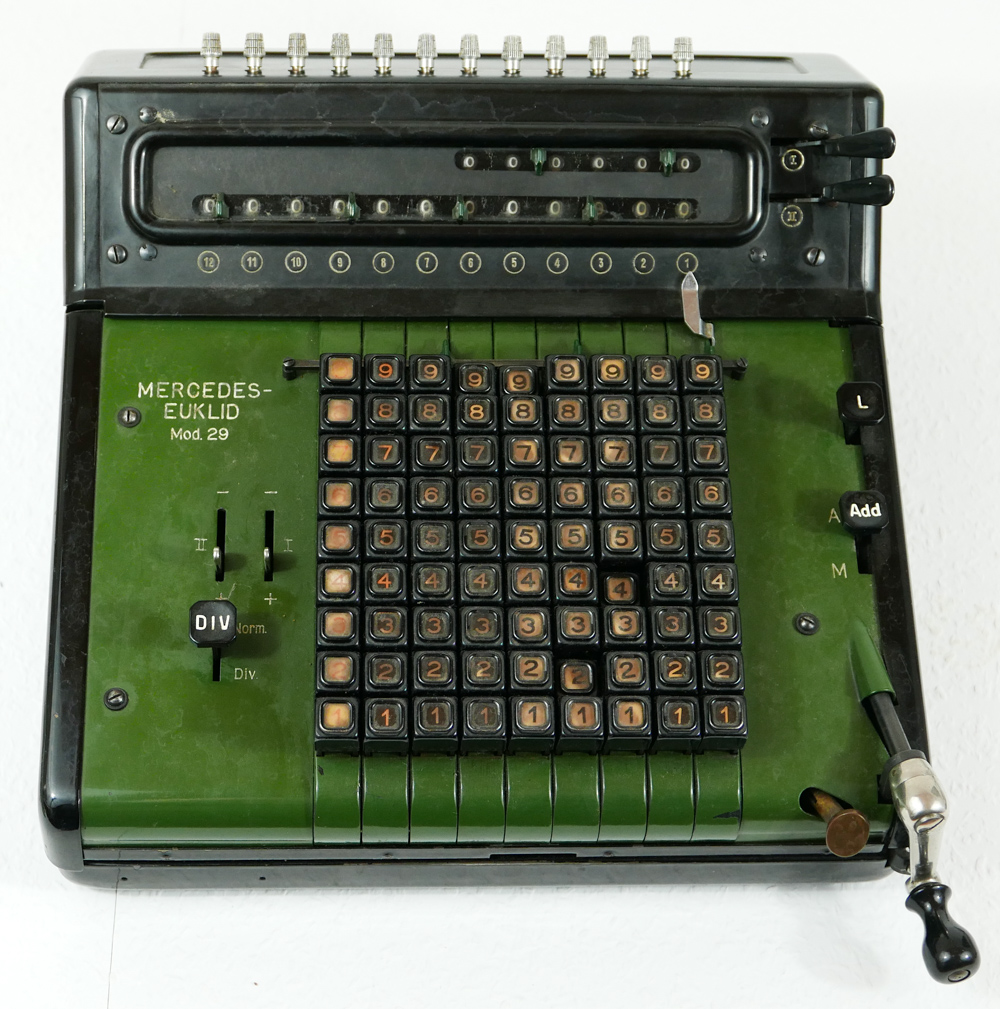

Mercedes-Euklid 29
Mercedes Büromaschinen Ges.m.b.H. Zella-Mehlis
1934 - 1956
SN 40869 (1939)
Vierspezies, vollautomatische Division
9x6x12 Stellen
Proportionalhebel
Eingabe über Volltastatur
Handkurbel
Die Erotik der Rechenmaschine
Die Geschichte der Mercedes-Euklid
Die Mercedes-Euklid

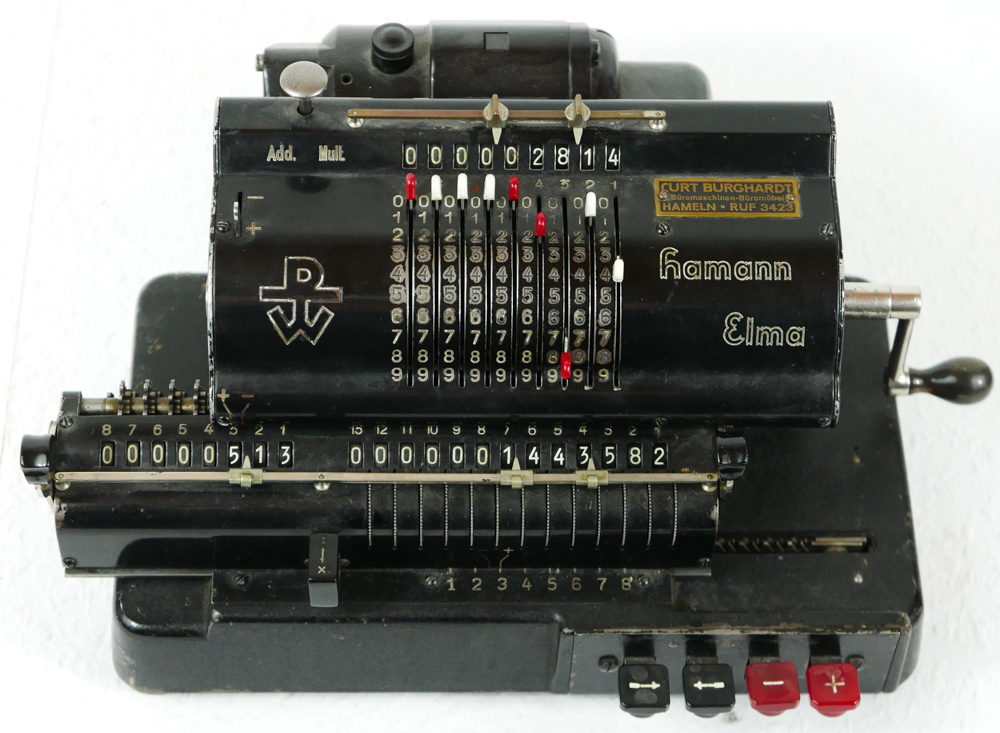

Hamann Elma
DeTeWe, Berlin
ab 1934
SN 3892

Vierspezies, vollautomatische Division
9x8x13 Stellen
Schaltklinken
Schiebereinstellung
Motor- oder Handbetrieb
DeTeWe-Hamann-Sortiment

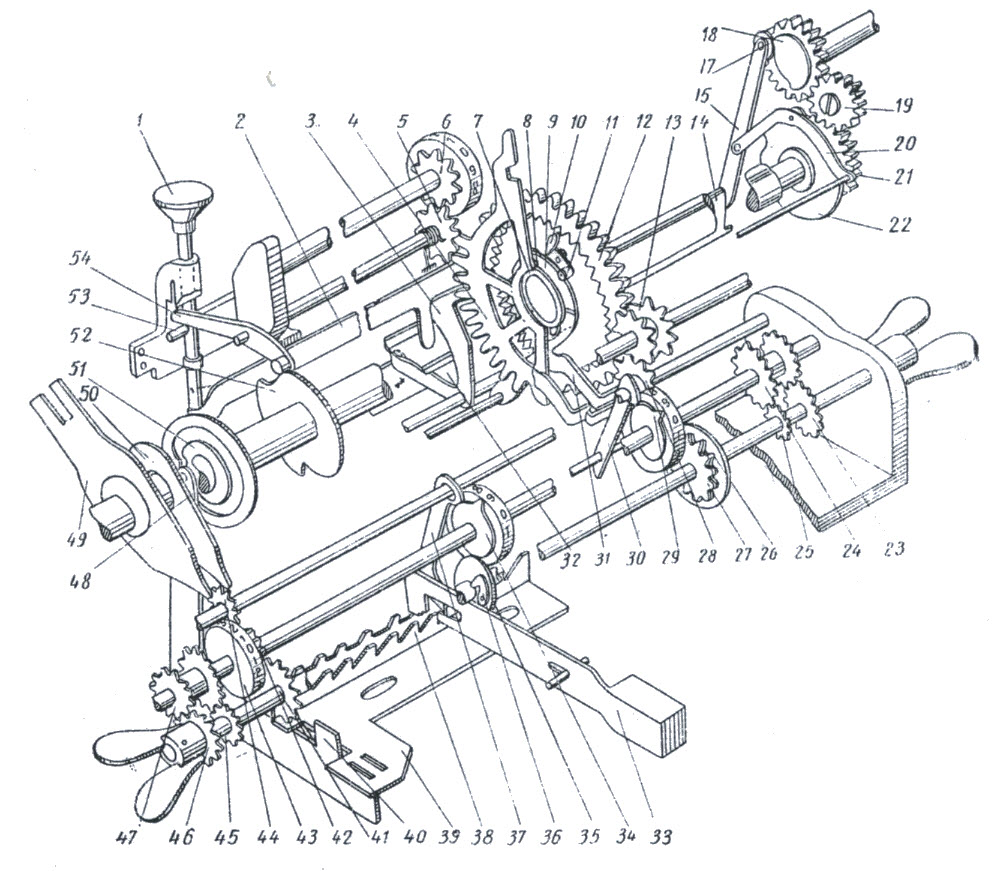

Anleitung (Hamann Manus)
Anleitung (Hamann Automat)
Video des späteren Modells Hamann 505

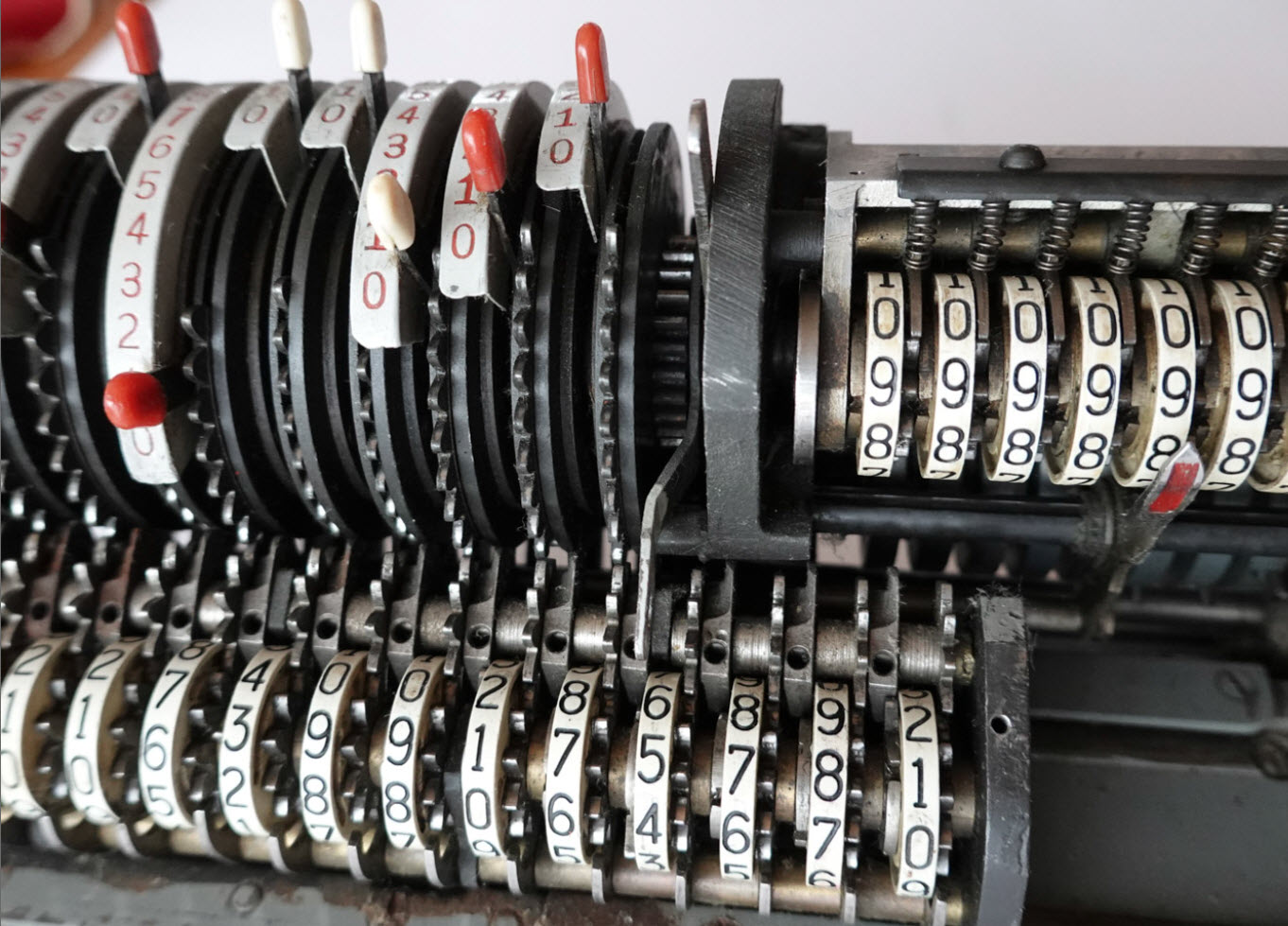

Marchant XL
Marchant Calculating Machine Co.
Oakland, USA
ab 1924
SN 93698
Preis 1925: 350 $

Vierspezies
9x9x18 Stellen
Stellsegmente
Schiebereinstellung
Kurbelbetrieb
Andere Stellsegmentmaschinen
PH Ludwigsburg

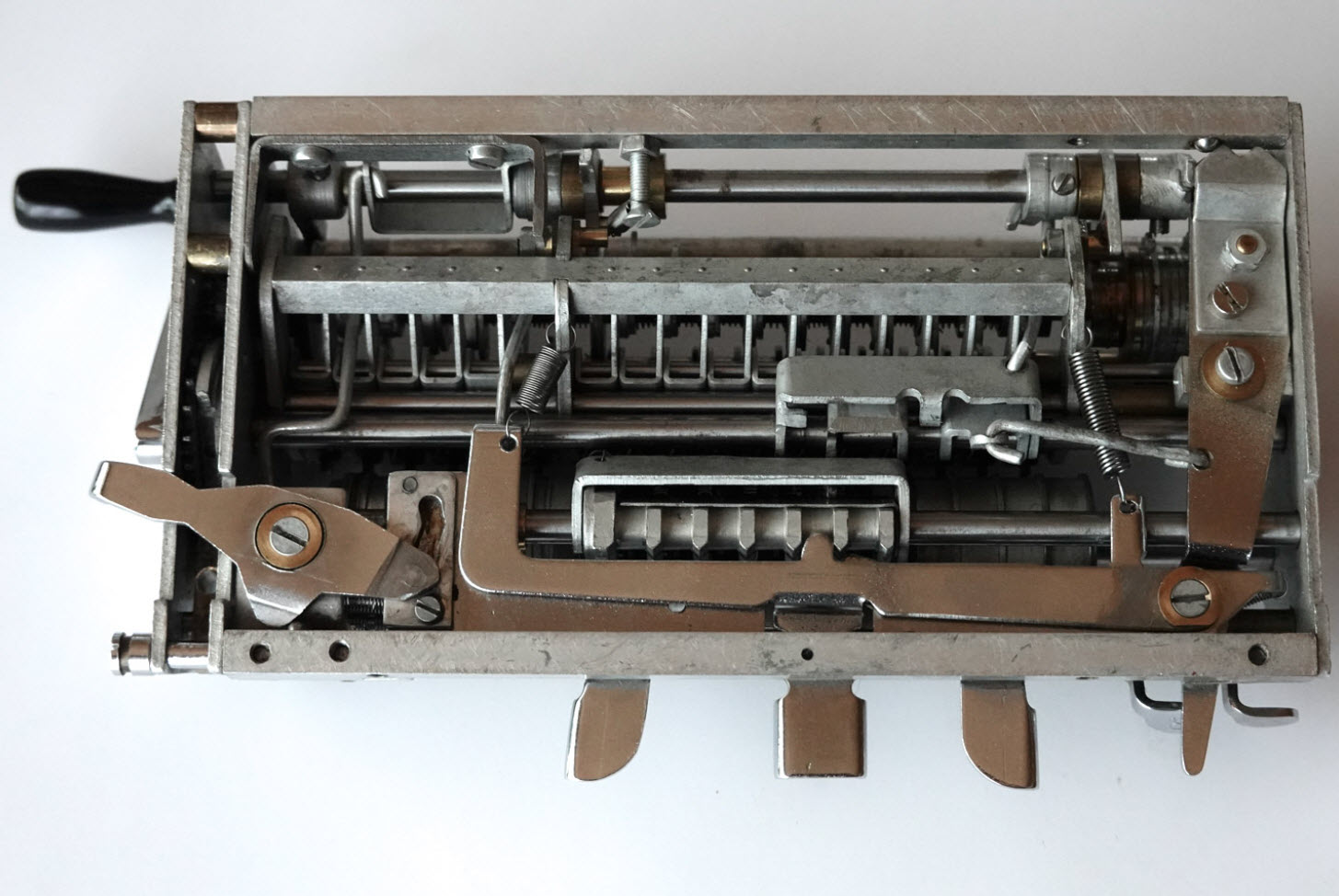

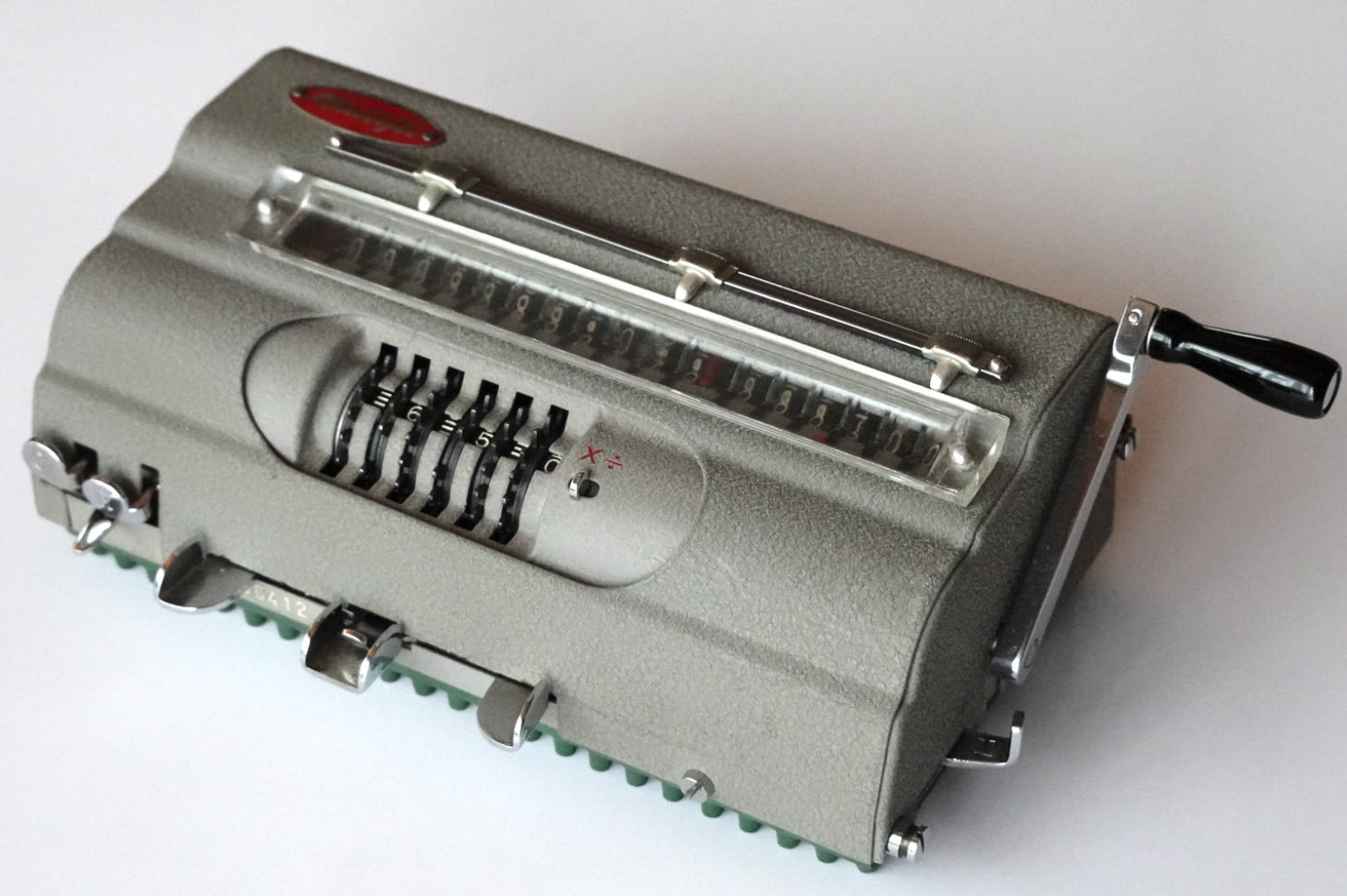

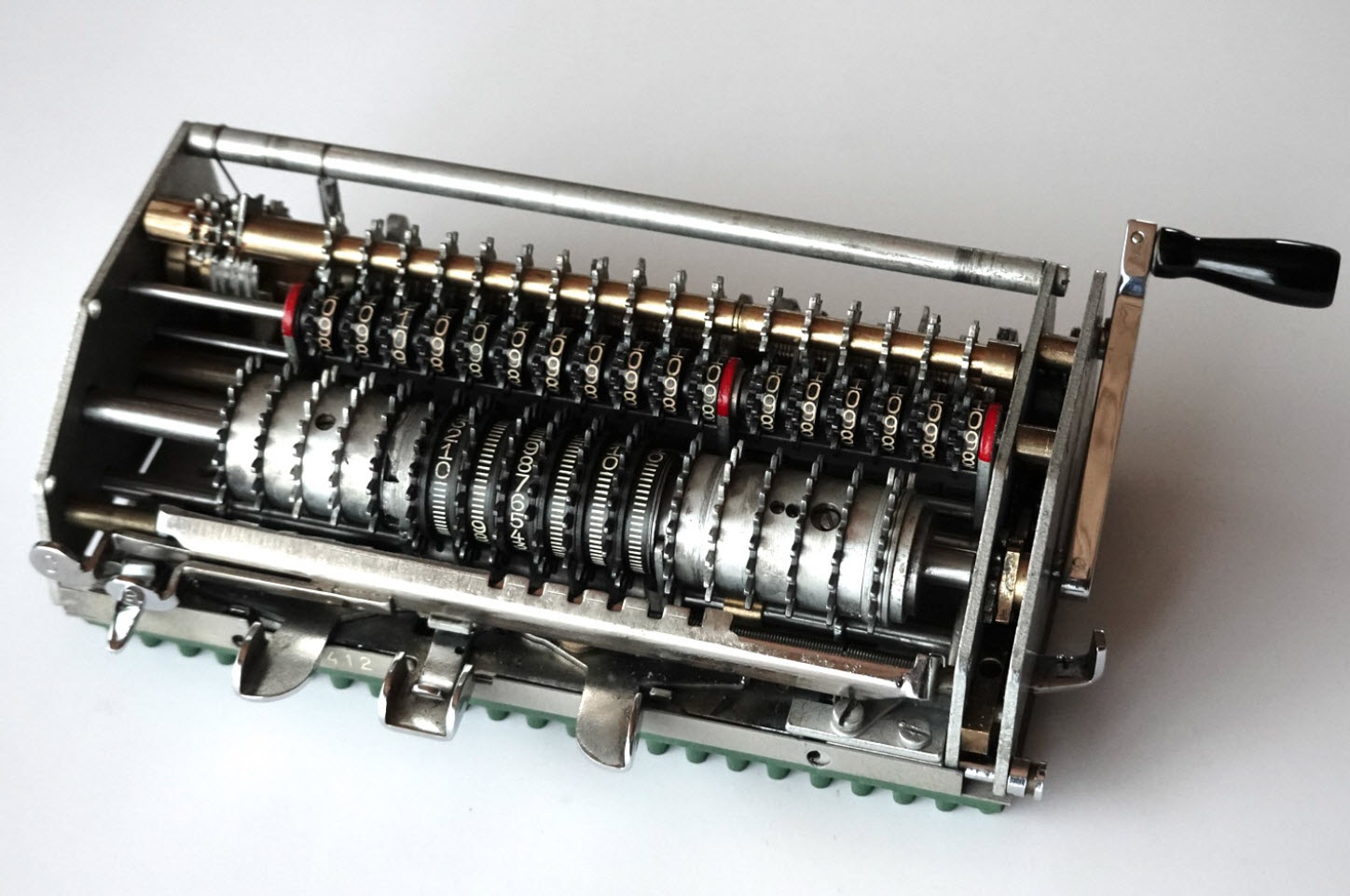

Multifix E1R
Den Norske Stansefabrik
Lillesand, Norwegen
ab 1954
SN 90412
Preis 1960: 259 DM
Anleitung
Kleine und leichte Vierspeziesmaschine
6x6x11 Stellen mit Rückübertragung
Kombiniertes Umdrehungszählwerk/Resultatwerk
Stellsegmente
Wagen innen, Hebel statt Kurbel
Näheres

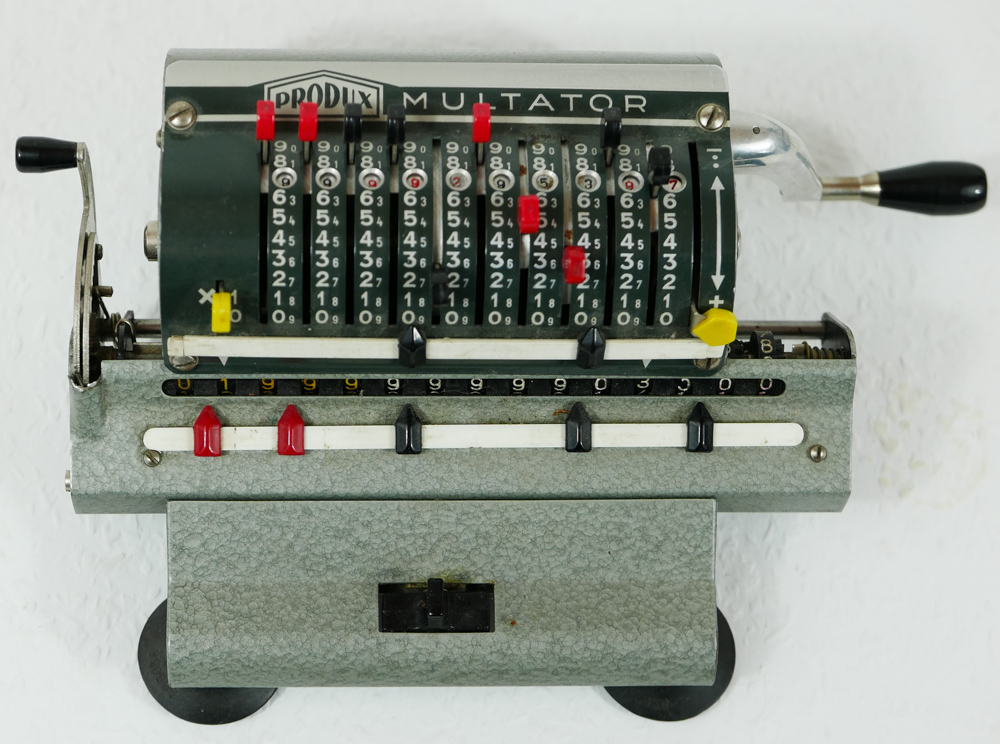

Produx Multator II
Otto Meuter & Sohn Hamburg
ca. 1955
SN 18978
Preis 1967: 298 DM
Gebrauchsanweisung
Addition und Multiplikation
Subtraktion und Division über Komplement
Rückübertragung vom Resultatwerk ins Einstellwerk
10x5x10 Stellen, kein separates Umdrehungszählwerk
Stellsegmente
Schiebereinstellung
Kurbelbetrieb
Näheres

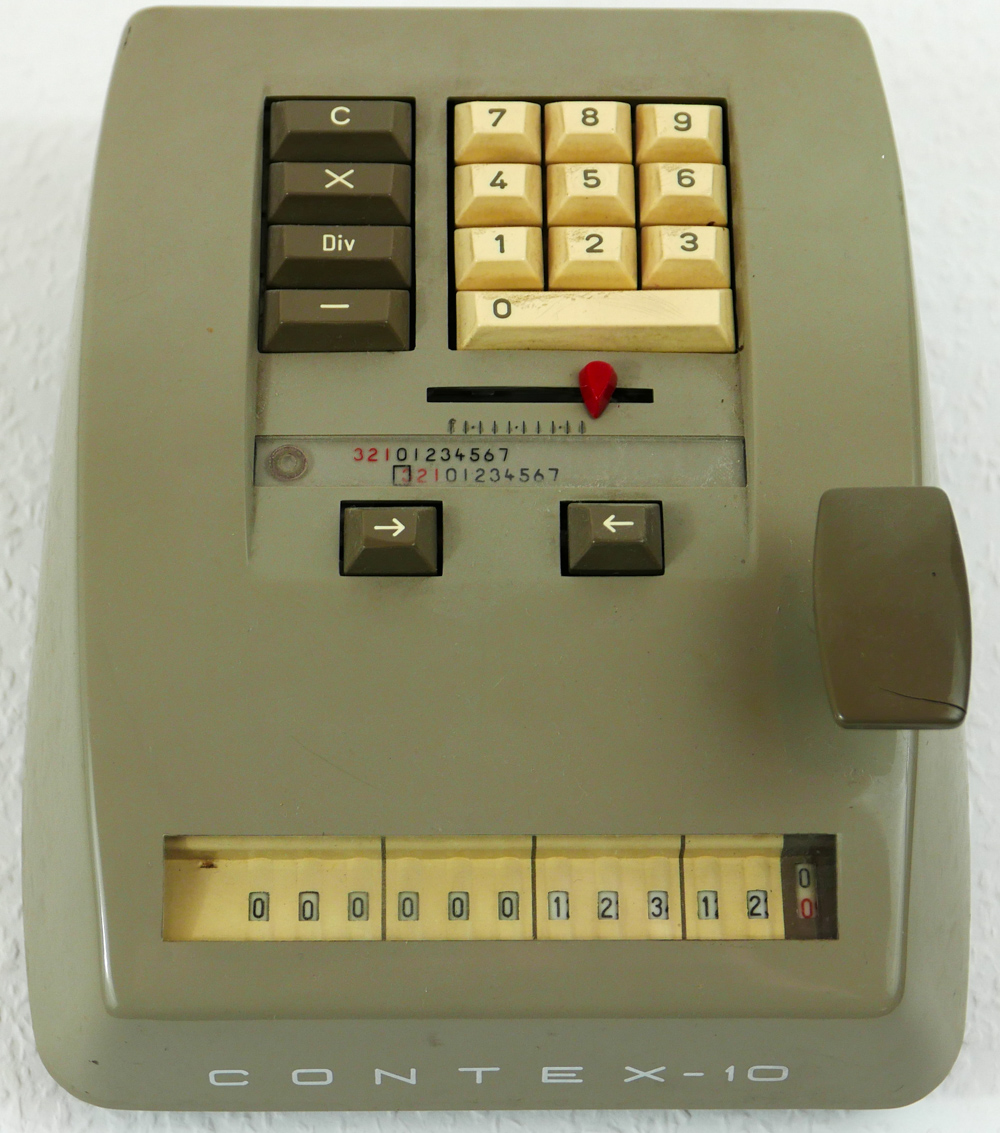

Contex 10
Carlsen
Dänemark
ab 1957
Preis 1967: 540 DM
Gebrauchsanweisung
Addition, Subtraktion 10 Stellen
Multiplikation über Mehrfachdrücken
Stopdivision über Mehrfachdrücken, Notieren jeder Stelle und Stellenverschiebung
Eingabe über Zehnertastatur
Resultatanzeige (ASM) 11 Stellen
Kein separates "Umdrehungszählwerk"
Division jeweils 1 Stelle
Rechnerlexikon
Firmengeschichte

Rechenwerkzeug.de
