Die graphische Rechentafel Multiplex

ermöglicht Multiplikation, Division, Quadrieren und Wurzelziehen. Ihre Skalenlänge beträgt effektiv 50 cm, die Genauigkeit ist also doppelt so genau wie beim normalen Rechenstab. Ihr Aufbau ähnelt der Thacher-Rechenwalze. Das erste Rechengerät, bei dem eine logarithmische Skala in parallele Abschnitte zerlegt wurde, trägt die Marke Hannyngton und befindet sich im Science-Museum London, eine einfachere Rechentafel aus meiner Sammlung ist die Logaritmal.

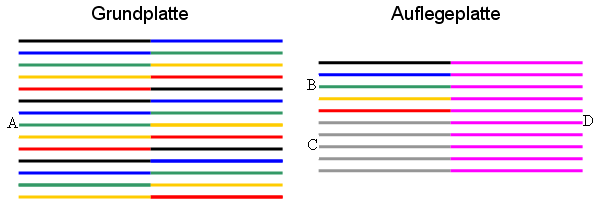

Die Arbeit mit der graphischen Rechentafel ist recht bequem, da beim Multiplizieren unnötiges "Durchschieben" vermieden wird, da beim Dividieren auf die 1 eingestellt werden kann und da mehrgliedrige Aufgaben häufig mit nur einer Einstellung gerechnet werden können. Erreicht wird dies durch eine raffinierte Skalenanordnung. Die Grundskala ist in fünf Abschnitte aufgeteilt (hier schwarz, blau, grün, gelb, rot gekennzeichnet). Diese Grundskala findet sich jeweils in der linken oberen Ecke der Grundplatte und der Auflegeplatte. Auf der Grundplatte wiederholt sie sich noch zwei Mal nach unten und - als Fortsetzung der linken Skala - auch noch drei Mal nach rechts. Die Auflegeplatte enthält stattdessen unter der Grundskala (B) eine rückläufige Skala (C), mit der man dividieren kann und eine doppelt lange Skala (D) zum Wurzelziehen.

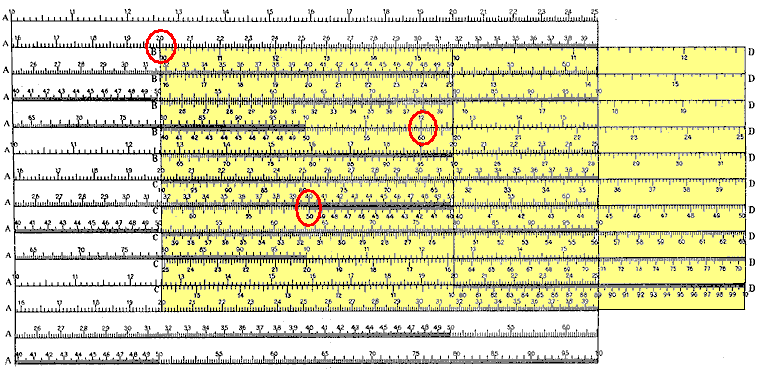

Ein Beispiel: Legt man die 10 der B-Skala (Auflegeplatte) unter die 20 der Grundplatte (siehe Abbildung oben), so findet sich über der 60 der B-Skala die 12 der A-Skala (denn 2*6=12) und über der 50 der C-Skala die 40 der A-Skala (denn 20 : 5 = 4). Zum Wurzelziehen muss man den Anfang der D-Skala auf den Anfang der A-Skala legen.

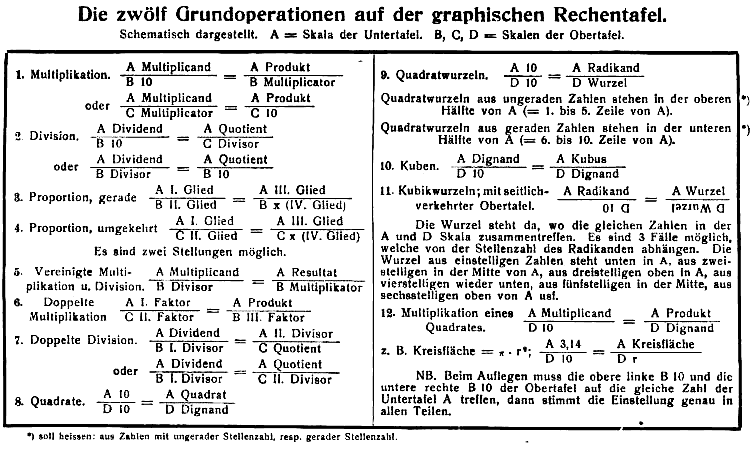

Hier die Kurzanleitung aus dem Multiplex-Buch:

Eine Kopie der Rechentafel zum Ausdrucken mit ausführlicher Anleitung finden Sie hier zum Download (ZIP, ca. 1,2 MB)
