Stanley No 12 Carpenter's Rule

Zollstock für Schreiner. Erfinder: Henry Coggeshall, England 1682.

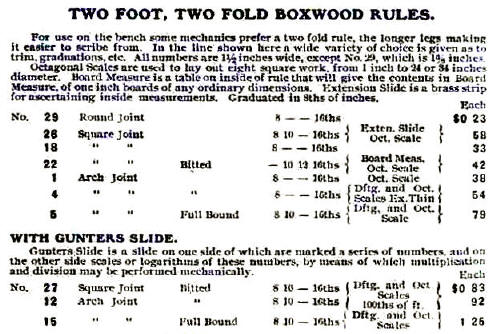

Hergestellt von der Stanley Rule & Level Co., USA zwischen 1857 und 1920



Skalen A und B (log. Teilung von 1 bis 100) auf Körper und ausziehbarer Messingzunge für Multiplikation und Division.
Skalen C (wie B) und D ("Girt Line", log Teilung von 4 bis 40)
Skalen für 1/4, 1/2, 3/4 und 1/1 Zoll, unterteilt jeweils in Zwölftel, wohl zum Abgreifen mit dem Zirkel gedacht.

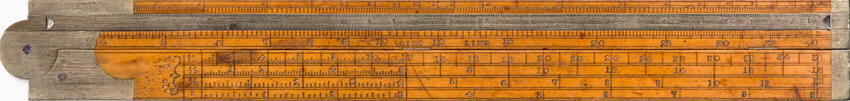

Vorderseite:
Für die Verwendung der "Girt Line" gibt John Potter 1753 in seinem Buch "A System of Practical Mathematics" folgendes Beispiel:
Um das Volumen eines Balkens von 44 Fuß Länge und quadratischem Querschnitt von 10 1/2 Zoll Seitenlänge zu finden, stelle man die 44 der C-Skala auf die 12 der "Girt Line". Dann kann man bei 10 1/2 auf der "Girt Line" ein Volumen von 33,68 Kubikfuß ablesen. Der dabei verwendete Wert 12 auf der Girt Line repräsentiert den Umrechnungsfaktor von Zoll in Fuß. Der Übergang von der D-Skala zur C-Skala bewirkt das Quadrieren der Kantenlänge.

Ron Manley beschreibt die Verwendung der Skala so: "Um das Lineal zur Berechnung des Nutzvolumens eines gefällten Baums zu benutzen, ermittelt man die Länge des Stamms in Fuß und sein "Girt" in Zoll. Das Girt erhält man, indem man mit einer Schnur den Umfang des Stammes ermittelt und die Schnur zweimal, also auf ein Viertel der Länge, faltet. Stellen Sie die Länge des Stammes in Fuß auf der C-Skala über die 12 der Girt Line. Suchen Sie dann auf der D-Skala das Girt des Stammes und lesen Sie gegenüber auf der C-Skala sein Volumen in Kubikfuß ab. Wenn Sie unter Verwendung der Formeln für Umfang und Volumen eines Zylinders die Rechnung auf einem Taschenrechner wiederholen, werden Sie feststellen, dass die Methode mit der Girt-Line ein 20% kleineres Resultat liefert als die Berechnung über das Zylindervolumen (das genaue Verhältnis ist Pi zu 4). Auf diese Weise wird der Verschnitt berücksichtigt, der beim Zuschneiden des Stammes zu einem Balken mit rechteckigem Querschnitt entsteht."

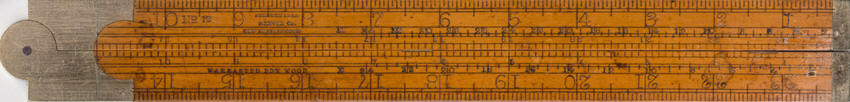

Rückseite:
Große aufklappbare Zollskala 24 bis 1 (außen) und 1 bis 24 (innen).
Messingzunge mit ausziehbarer Zollskala auf der Rückseite für Tiefenmessungen.
E-Scala ca. 7 Zoll lang von 0 bis 24 in halben Einheiten
M-Skala ca. 7 Zoll lang von 0 bis 34 in halben Einheiten

Schmalseite:
Dezimal geteilte Skala von 0 bis 200
