Eine druckende Volltasten-Addiermaschine

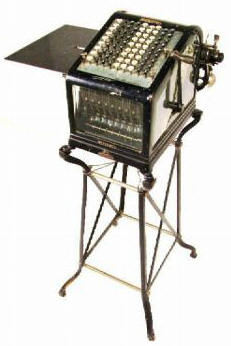

Die ersten druckenden Addiermaschinen wurden von Burroughs in den USA produziert. Durch Glasscheiben im Gehäuse war die Funktion der Mechanik gut sichtbar. Weniger gut konnte man die Arbeitsergebnisse beobachten: Die Walze des Druckers befand sich nämlich auf der Rückseite der Maschine und war von vorn nicht einzusehen.

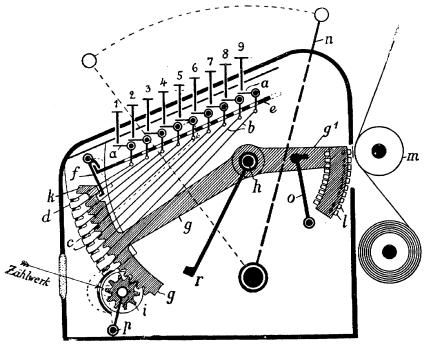

(Abbildung aus Ernst Martin: Die Geschichte der Rechenmaschine)

So kommen die Summanden auf das Papier:

• Die Zifferntaste (z.B. die 6) wirkt auf ein drehbares Kniestück ein,
• Sie spannt dadurch die zur 6 gehörige gestrichelte Zugstange b
• und zieht ihr umgebogenes Ende c nach innen.
• Gleichzeitig verschiebt die Zifferntaste die Platte e nach oben.
• Dadurch blockiert sie alle anderen Tasten und gibt über den Haken f den Hebel g frei.
• Der Hebel g fällt nach unten, bis er vom Ende c der Zugstange aufgehalten wird.
• Das andere Ende des Hebels g1 steht nun mit der Druckziffer 6 vor dem Papier.
• Nun wird der Hebel n bis zur gestrichelten Stellung nach vorn gezogen.
• Der Hebel o wird nach hinten gedrückt und drückt die Druckziffer 6 auf das Papier.
• Das Zählwerk wird aus der gestrichelten Stellung in die Zahnung des Hebels g geschoben.
• Beim Loslassen des Hebels n wird das Zählwerk durch Zahnstange g um 6 weitergedreht.
• Alle diese Vorgänge finden natürlich in 8 bis 10 Stellen nebeneinander statt.

So wird die Summe ausgegeben:

• Die Summentaste bewegt das Zählwerk gegen den Zahnhebel.
• Beim Ziehen des Hebels n wird der Zahnhebel g so weit nach unten gedreht, bis das Zählwerk auf Null zurückgedreht ist.
• Anschließend wird durch Hebel o die vom Zählwerk abgenommene Stellung ausgedruckt.
